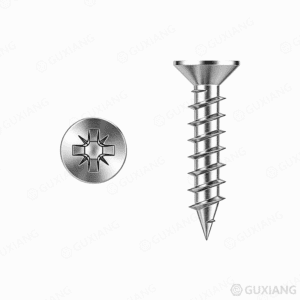

चिपबोर्ड पेंच

चिपबोर्ड स्क्रू को पार्टिकल बोर्ड, एमडीएफ और इंजीनियर-लकड़ी के पैनलों के लिए इंजीनियर किया जाता है, जिसमें एक मोटे धागे की पिच और एक काउंटरसंक हेड होता है जो फ्लश सीटें देता है। DIN 7505 और समकक्ष विनिर्देश लागू होते हैं। सिर के नीचे का छोटा टांग विभाजन को सीमित करता है, जबकि गहरा धागा समग्र सामग्री को पकड़ता है जहां मानक लकड़ी के पेंच बाहर निकलते हैं। टाइप 17 नॉच ड्राइविंग टॉर्क को कम करता है। आकार #6-#10 (3.5-5.0 मिमी) पीले जस्ता, काले फॉस्फेट और सिरेमिक फिनिश के साथ।

वन-स्टॉप-फास्टनर-सेवा

सेवाओं के लिए कोटेशन प्राप्त करें

चिपबोर्ड स्क्रू क्या हैं?

चिपबोर्ड स्क्रू एक लकड़ी का स्क्रू है जिसे इंजीनियर्ड लकड़ी-कण बोर्ड, एमडीएफ, ओएसबी और अन्य मिश्रित पैनलों के लिए इंजीनियर किया जाता है, जिनकी आंतरिक संरचना चिपकी हुई चिप्स या फाइबर होती है, न कि निरंतर अनाज। पार्टिकल बोर्ड में एक मानक लकड़ी का पेंच सामग्री को फाड़ देता है। एक चिपबोर्ड स्क्रू इसे पकड़ता है।

सामान्य प्रयोजन के लकड़ी के स्क्रू से मुख्य अंतर: कम घनत्व वाले पैनलों में विभाजन को कम करने के लिए एक संकीर्ण कोर व्यास, एम्बेडमेंट गहराई के प्रत्येक मिलीमीटर के साथ अधिकतम जुड़ाव के लिए टिप से सिर तक एक पूरा धागा, सिर के नीचे सेल्फ-काउंटरसिंकिंग पसलियाँ जो एक साफ सीट को बोर्ड की सतह में मिला देती हैं, और एक केस-कठोर शैंक जो स्नैपिंग या कैम-आउट के बिना घने समग्र पैनलों के उच्च ड्राइविंग टॉर्क को जीवित रखता है।

चिपबोर्ड स्क्रू कैसे काम करते हैं

संकीर्ण कोर शैंक और तेज गिमलेट बिंदु स्क्रू को पायलट छेद के बिना पार्टिकल बोर्ड और एमडीएफ में प्रवेश करने देते हैं - धागा सामग्री को विभाजित करने के बजाय एक तरफ धकेल देता है। जैसे ही सिर सतह के करीब आता है, काउंटरसंक के नीचे चार से छह उभरी हुई पसलियाँ एक शंक्वाकार अवकाश बनाती हैं, जिससे सिर पूर्व-ड्रिल किए गए काउंटरसिंक के बिना फ्लश हो जाता है।

थ्रेड फ्लैंक असममित हैं: एक खड़ी लोड फ्लैंक कम घनत्व वाले बोर्ड (600-700 किग्रा/वर्ग मीटर) में पुल-आउट का प्रतिरोध करता है; एक उथला क्लीयरेंस फ्लैंक ड्राइविंग घर्षण को कम करता है। एक डबल-स्टार्ट थ्रेड पूरी सीटिंग के लिए घुमावों को आधा कर देता है - एक कैबिनेट लाइन पर प्रति यूनिट 30 स्क्रू स्थापित करने से, समय की बचत होती है।

धागे के प्रकार

प्रकारविवरणके लिए सर्वोत्तम
एकल धागापूर्ण पिच पर एक सतत धागाकम घनत्व वाले बोर्ड में अधिकतम पकड़; गाड़ी चलाने में धीमा
डबल थ्रेड (ट्विन-स्टार्ट)दो स्वतंत्र धागे दोगुनी प्रभावी बढ़त परमध्यम-घनत्व बोर्ड में तेज़ ड्राइविंग; गति और पकड़ का संतुलन
हाय-लो थ्रेडबारी-बारी से उच्च और निम्न धागे की शिखाएँपतले पैनलों (12 मिमी और उससे कम) को बिना टूटे पकड़ना
दाँतेदार धागाथ्रेड क्रेस्ट के साथ बारीक निशान जो ड्राइविंग के दौरान सामग्री को आर-पार करते हैंसघन एमडीएफ और एचडीएफ जहां एक चिकना धागा अपना रास्ता खुद काटने के लिए संघर्ष करता है

फ़र्निचर असेंबली के लिए डबल थ्रेड डिफ़ॉल्ट है: यह मानक 15-18 मिमी पार्टिकल बोर्ड में पर्याप्त पकड़ का त्याग किए बिना सिंगल-स्टार्ट की तुलना में तेज़ चलता है। हाई-लो थ्रेड वेरिएंट पतले शेल्विंग पैनल और दराज के निचले हिस्से के लिए आरक्षित हैं, जहां रखी गई सामग्री का प्रत्येक घन मिलीमीटर मायने रखता है।

प्रमुख शैलियाँ

शैलीविशेषताएँउपयोग
पसलियों के साथ काउंटरसंकउभरी हुई सेल्फ-काउंटरसिंकिंग पसलियों के साथ नीचे की ओर पतलाफ्लैट-पैक फर्नीचर, कैबिनेट असेंबली के लिए मानक
पसलियों के बिना काउंटरसंकसाफ टेपर, कोई पसलियाँ नहींप्री-काउंटरसंक छेद; पसलियाँ तैयार सतह को ख़राब कर देंगी
सिर के ऊपरनिचला हिस्सा सपाट, ऊपर गुंबददारजहां फ्लश सीट की आवश्यकता नहीं है वहां हार्डवेयर ब्रैकेट और टिका लगाना
वॉशर हेड/फ्लैंज हेडइंटीग्रल वॉशर फेस के साथ काउंटरसंकपार्टिकल बोर्ड पर लगे पतले शीट-मेटल ब्रैकेट; वॉशर फेस क्लैंप लोड वितरित करता है

सेल्फ-काउंटरसिंकिंग रिब पैटर्न जितना दिखता है उससे कहीं अधिक मायने रखता है। छोटे व्यास (3.0-4.0 मिमी) पर चार पसलियाँ आम हैं। 4.5-6.0 मिमी स्क्रू पर छह पसलियां दिखाई देती हैं जहां बड़े सिर को बैठाने के लिए अधिक सामग्री को विस्थापित करना पड़ता है।

ड्राइव प्रकार

गाड़ी चलानाविशेषताएँ
पॉज़ी (पीजेड)यूरोपीय फर्नीचर हार्डवेयर में प्रमुख। PZ2 4.0-5.0 मिमी चिपबोर्ड स्क्रू के लिए मानक है। फिलिप्स से बेहतर जुड़ाव; यदि बिट खराब हो जाए तो भी उच्च टॉर्क के तहत कैम बाहर आ जाता है।
टॉर्क्स (टी)प्रीमियम फर्नीचर में हिस्सेदारी बढ़ रही है। टी15 और टी20 आम हैं. कोई कैम-आउट नहीं: ड्राइव टॉर्क को तब तक स्थानांतरित करता है जब तक कि स्क्रू टूट न जाए या बिट टूट न जाए।
फिलिप्स (पीएच)विरासत, गिरावट. घने एमडीएफ के उच्च ड्राइविंग टॉर्क के तहत PH2 फिसल जाता है। खुदरा बिक्री पर बिकने वाले उपभोक्ता ब्लिस्टर पैक पर यह अभी भी आम है।

उत्पादन फ़र्निचर लाइनें टॉर्क्स में स्थानांतरित हो गई हैं। प्रति स्क्रू की लागत में अंतर एक सेंट का अंश है, लेकिन कैम-आउट के उन्मूलन से असेंबली-लाइन रुकावटें, स्ट्रिप्ड स्क्रू और पुन: काम में कमी आती है।

सामग्री और कोटिंग

केस-कठोर स्टील आधार सामग्री कार्बोराइज्ड केस के साथ मध्यम-कार्बन स्टील है। तड़क-भड़क का विरोध करने के लिए कोर लचीला रहता है। केस की कठोरता थ्रेड को पहनने का प्रतिरोध प्रदान करती है और ड्राइव रिसेस को टॉर्क के तहत गोल होने से रोकती है। सतह की कठोरता आमतौर पर उस सीमा में होती है जहां एक फ़ाइल स्केट करती है - लगभग 450 एचवी न्यूनतम।

जिंक की परत चढ़ाना पीला जस्ता (पीला निष्क्रिय) उद्योग मानक है। यह जलवायु-नियंत्रित कमरों में रहने वाले फर्नीचर के लिए इनडोर संक्षारण प्रतिरोध प्रदान करता है। सजावटी हार्डवेयर के लिए सफेद जस्ता और नीले जस्ता वेरिएंट मौजूद हैं जहां पीला रंग अवांछनीय है। पूरक कोटिंग के बिना मानक जस्ता चढ़ाना का नमक-स्प्रे जीवन सीमित है - सफेद जंग के लिए लगभग 48-96 घंटे, चढ़ाना की मोटाई पर निर्भर करता है।

जस्ती (हॉट-डिप) गार्डन शेड, आउटडोर फर्नीचर और निर्माण होर्डिंग्स में उपयोग किए जाने वाले आउटडोर पार्टिकल बोर्ड और एमडीएफ स्क्रू के लिए। कोटिंग इलेक्ट्रोप्लेटेड जिंक से अधिक मोटी होती है, आमतौर पर 45-85 µm, और बाहरी संक्षारण प्रतिरोध प्रदान करती है जिसे घंटों के बजाय वर्षों में मापा जाता है। व्यापार-बंद: मोटी कोटिंग प्रभावी धागे के व्यास को बदल देती है, इसलिए क्षतिपूर्ति के लिए स्क्रू को कम आकार में निर्मित किया जाना चाहिए।

स्टेनलेस स्टील A2/A4 आउटडोर फ़र्निचर और समुद्री-ग्रेड एमडीएफ अनुप्रयोगों के लिए उपलब्ध है। स्टेनलेस चिपबोर्ड स्क्रू लागत और स्व-काउंटरसिंकिंग पसलियों की उच्च विफलता दर के कारण स्टील की तुलना में कम आम हैं - हेडिंग प्रक्रिया के दौरान स्टेनलेस स्टील कार्बन स्टील की तुलना में तेजी से काम करता है, और यदि फॉर्मिंग डाई को बार-बार वातानुकूलित नहीं किया जाता है, तो पसलियां टूट सकती हैं।

मोम कोटिंग अधिकांश चिपबोर्ड स्क्रू में मोम या सूखी-फिल्म स्नेहक होता है। मोम थ्रेड फ्लैंक और पैनल सामग्री के बीच घर्षण को कम करके घने एमडीएफ पर ड्राइविंग टॉर्क को कम करता है। मोम के बिना, स्क्रू आंशिक रूप से पकड़ सकता है और ड्राइव कैम-आउट अवकाश को हटा देता है। मोम के साथ एक स्क्रू अंतिम सीटिंग तक सुचारू रूप से चलता है; मोम के बिना एक ही पेंच सतह से 2 मिमी ऊपर सिर के साथ रुक सकता है, जिसके लिए मैन्युअल स्क्रूड्राइवर के साथ फिनिशिंग मोड़ की आवश्यकता होती है।

आकार

व्यास (मिमी)लंबाई सीमा (मिमी)सामान्य ड्राइवविशिष्ट पैनल की मोटाई
3.012-40पॉज़ी PZ1, टॉर्क्स T10पतला एमडीएफ (6-12 मिमी), दराज के निचले हिस्से, बैक पैनल
3.516-50पॉज़ी PZ2, टॉर्क्स T15मानक शेल्फिंग (12-18 मिमी), कैबिनेट घटक
4.020-70पॉज़ी PZ2, टॉर्क्स T20मुख्य कैबिनेट असेंबली (15-18 मिमी), काज माउंटिंग
4.525-80पॉज़ी PZ2, टॉर्क्स T20भारी शेल्फिंग (18-25 मिमी), बिस्तर फ्रेम
5.030-100पॉसी पीजेड2, टॉर्क्स टी25संरचनात्मक जोड़, पोस्ट-टू-रेल कनेक्शन
6.040-200+पॉज़ी PZ3, टॉर्क्स T30टिम्बर-टू-पार्टिकल-बोर्ड, हेवी-ड्यूटी फ़्रेमिंग

पार्टिकल बोर्ड के लिए लंबाई चयन नियम: पेंच को किनारे से आमने-सामने के जोड़ों में पैनल की मोटाई के कम से कम दो-तिहाई हिस्से में घुसना चाहिए। 18 मिमी पैनल के लिए, इसका मतलब 16-18 मिमी एंबेडमेंट लंबाई है। पेंच की लंबाई प्रवेश की गहराई और संलग्न टुकड़े की मोटाई और सेल्फ-काउंटरसिंक के लिए 2-3 मिमी के बराबर होती है।

अनुप्रयोग

तैयार फ़र्नीचर आरटीए (रेडी-टू-असेंबल) फर्नीचर में लगभग सार्वभौमिक फास्टनर: बुककेस, वार्डरोब, डेस्क, टीवी इकाइयां और बेड फ्रेम। एक सामान्य छह-दराज वाली छाती में लगभग 60-80 चिपबोर्ड स्क्रू का उपयोग होता है। कैम-एंड-डॉवेल कनेक्शन संरेखण को संभालता है; चिपबोर्ड स्क्रू पैनलों के बीच संरचनात्मक क्लैंपिंग को संभालता है। दोनों की आवश्यकता है - बिना पेंच वाला एक कैम रैकिंग कठोरता को लीक करता है; बिना कैम वाला स्क्रू पैनलों को गलत संरेखित कर देता है।

रसोई मंत्रिमंडल फेस फ्रेम, हिंज माउंटिंग प्लेट्स, ड्रॉअर स्लाइड्स और कॉर्नर गसेट्स को चिपबोर्ड स्क्रू से असेंबल किया जाता है। यहां वैक्स कोटिंग अनिवार्य है - किचन कैबिनेट एमडीएफ और चिपबोर्ड घने चलते हैं (आमतौर पर नमी प्रतिरोधी बोर्ड के लिए 680-750 किलोग्राम / वर्ग मीटर), और बैठने से पहले एक अनवैक्स्ड स्क्रू गॉल। मैनुअल स्क्रूड्राइवर से बिना वैक्स वाले स्क्रू पर इम्पैक्ट ड्राइवर की ओर स्विच करने वाले कैबिनेट निर्माता इसे असेंबली के पहले दस मिनट में सीखते हैं।

प्रदर्शनी और शॉपफिटिंग ट्रेड-शो बूथ, रिटेल डिस्प्ले यूनिट और पॉप-अप-शॉप फिक्स्चर को बार-बार इकट्ठा और अलग किया जाता है। टोर्क्स ड्राइव के साथ चिपबोर्ड स्क्रू कई असेंबली चक्रों में टिके रहते हैं जहां पॉज़ी पट्टी को हटा देता है। एक पुन: प्रयोज्य डिस्प्ले यूनिट को पांच वर्षों में एक वर्ष में चार बार इकट्ठा किया जाता है, जिसमें 20 स्क्रू चक्र लॉग होते हैं - पॉज़ी कण बोर्ड में लगभग 8-12 चक्रों में विफल रहता है; टॉर्क्स पूरी दौड़ में जीवित रहता है।

DIY और गृह सुधार उपभोक्ता ब्लिस्टर-पैक चिपबोर्ड स्क्रू प्रत्येक हार्डवेयर खुदरा विक्रेता के पास उपलब्ध हैं। विशिष्ट पैक: पॉज़ी ड्राइव के साथ 3.5-4.5 मिमी पीले जस्ता का 200-टुकड़ा वर्गीकरण। उपभोक्ता बाजार के लिए, पॉज़ी हावी है क्योंकि पॉज़ी बिट्स प्रत्येक फ्लैट-पैक फर्नीचर किट और प्रत्येक उपभोक्ता ड्रिल के साथ आते हैं।

सही चिपबोर्ड स्क्रू कैसे चुनें

फ़ैसलाक्या पूछना हैमार्गदर्शन
1. पैनल घनत्वएमडीएफ या पार्टिकल बोर्ड?घने एमडीएफ (700+ किग्रा/वर्ग मीटर) को पूरी तरह से बैठने के लिए एक तेज बिंदु और मोम कोटिंग की आवश्यकता होती है। कम घनत्व वाला पार्टिकल बोर्ड (600 किग्रा/वर्ग मीटर) क्षमाशील है—मानक जिंक-प्लेटेड स्क्रू काम करते हैं।
2. धागे का प्रकारगति या पकड़?मानक पैनलों पर उत्पादन गति के लिए दोहरा धागा। एकल धागा जहां पकड़ चक्र समय से अधिक मायने रखती है। 15 मिमी से कम के पैनल के लिए हाई-लो।
3. चलानाउत्पादन या एक बार की असेंबली?उत्पादन और बार-बार असेंबली के लिए टॉर्क्स। एक बार के DIY के लिए पॉज़ी। अंतर पुन: प्रयोज्य है.
4. कोटिंगइनडोर या आउटडोर?इनडोर फर्नीचर के लिए पीला जस्ता। आउटडोर शेड और उद्यान फर्नीचर के लिए गैल्वेनाइज्ड। तटीय या उच्च आर्द्रता वाले बाहरी उपयोग के लिए स्टेनलेस A2।
5. लंबाईपैनल की मोटाई और जोड़ का प्रकार?चेहरे का जोड़: प्रवेश ≥ दो-तिहाई पैनल की मोटाई। किनारे का जोड़: ब्रेकआउट से बचने के लिए पेंच की लंबाई ≤ पैनल की मोटाई।

अक्सर पूछे जाने वाले प्रश्नों

क्या मुझे चिपबोर्ड स्क्रू के लिए पायलट छेद की आवश्यकता है? 5.0 मिमी तक के स्क्रू वाले मानक पार्टिकल बोर्ड और एमडीएफ के लिए नहीं। 6.0 मिमी स्क्रू के लिए, विभाजन को रोकने के लिए 3.0-3.5 मिमी पायलट ड्रिल करें। मेलामाइन-फेसेड बोर्ड के लिए, एक पायलट छेद सतह परत को स्क्रू थ्रेड से आगे बढ़ने से रोकता है।

क्या चिपबोर्ड स्क्रू को हटाया और दोबारा लगाया जा सकता है? पार्टिकल बोर्ड में एक या दो बार। पैनल में बना धागा प्रत्येक निष्कासन चक्र के साथ टूट जाता है। 2-3 चक्रों के बाद, छेद बड़ा हो जाता है और पेंच घूम जाता है। छेद को लकड़ी के गोंद और टूथपिक से भरें, ठीक होने दें, और स्क्रू को फिर से चलाएं - या पुन: प्रयोज्य जोड़ों के लिए थ्रेडेड इंसर्ट का उपयोग करें।

चिपबोर्ड स्क्रू और ड्राईवॉल स्क्रू के बीच क्या अंतर है? चिपबोर्ड स्क्रू में एक संकीर्ण कोर, तेज बिंदु और स्वयं-काउंटरसिंकिंग पसलियाँ होती हैं; ड्राईवॉल स्क्रू में एक बिगुल हेड होता है जो ड्राईवॉल पेपर को बिना फाड़े संपीड़ित करता है, और ड्राईवॉल यौगिक आसंजन के लिए फॉस्फेट फ़िनिश होता है। उन्हें स्वैप करें और चिपबोर्ड स्क्रू ड्राईवॉल पेपर को फाड़ देता है जबकि ड्राईवॉल स्क्रू पार्टिकल बोर्ड को विभाजित कर देता है।

क्या स्टेनलेस स्टील चिपबोर्ड स्क्रू लागत के लायक हैं? आउटडोर फ़र्निचर और तटीय स्थापनाओं के लिए—हाँ। इनडोर फ़र्निचर के लिए—नहीं. पीले जस्ता पर लगभग 3-5× का लागत प्रीमियम उस अलमारी पर बर्बाद हो जाता है जिसमें कभी नमी नहीं दिखती है। स्टेनलेस का उपयोग केवल वहीं करें जहां पर्यावरण इसकी मांग करता है।

कुछ चिपबोर्ड स्क्रू की नोक पर कटिंग नॉच क्यों होता है? नॉच, जिसे अक्सर टाइप 17 प्वाइंट या सॉ-टूथ टिप कहा जाता है, पैनल की सतह में एक साफ प्रवेश छेद काटता है। इससे पैनल में प्रवेश करने वाले स्क्रू की वेजिंग क्रिया कम हो जाती है और विभाजन का खतरा कम हो जाता है, खासकर बोर्ड के किनारे के पास।

चिपबोर्ड स्क्रू के लिए मुझे किस टॉर्क का उपयोग करना चाहिए? पार्टिकल बोर्ड में 4.0 मिमी स्क्रू के लिए मानक 20-पोजीशन क्लच पर क्लच को ड्रिल पर कम स्थिति में 6-10 पर सेट करें। सही टॉर्क सिंगल सेल्फ-काउंटरसिंक रोटेशन के साथ हेड फ्लश सीट करता है। यदि क्लच क्लिक करता है और सिर अभी भी गर्व महसूस कर रहा है, तो एक स्थिति बढ़ाएं और पुनः प्रयास करें। बिना क्लच के इम्पैक्ट ड्राइवर आसानी से स्क्रू को सतह से 3-5 मिमी नीचे दबा देते हैं।
