बोल्ट के हमारे व्यापक चयन में डीआईएन, आईएसओ, एएसटीएम और एएसएमई मानकों के अनुसार निर्मित हेक्स, हेवी हेक्स, फ्लैंज, कैरिज, स्ट्रक्चरल, एंकर, यू, आई और स्टड बोल्ट प्रकार शामिल हैं। विश्वसनीय बन्धन समाधान की आवश्यकता वाले इंजीनियरों, खरीदारों और औद्योगिक निर्माताओं के लिए कार्बन स्टील, स्टेनलेस स्टील और मिश्र धातु इस्पात में उपलब्ध है।

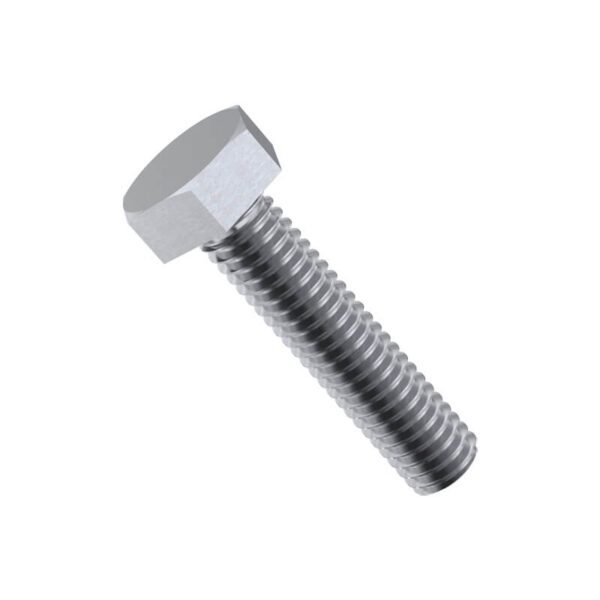

हेक्स बोल्ट, या हेक्सागोनल बोल्ट, एक प्रकार का सटीक फास्टनर है जिसमें एक विशिष्ट छह-तरफा हेक्सागोनल सिर होता है। अपनी मजबूती के लिए प्रसिद्ध, हेक्स हेड बोल्ट को रिंच या सॉकेट के साथ संचालित करने के लिए डिज़ाइन किया गया है जो अन्य ड्राइव प्रकारों की तुलना में अधिक टॉर्क को कुशलतापूर्वक स्थानांतरित कर सकता है।
इन बोल्टों को उच्च स्तर की सटीकता और मजबूती प्रदान करने के लिए इंजीनियर किया गया है, भले ही वे टैप किए गए छेद में संचालित हों या हेक्स बोल्ट और नट का उपयोग घटकों को एक साथ क्लैंप करने के लिए किया जाता है। वे यांत्रिक असेंबलियों में महत्वपूर्ण भूमिका निभाते हैं, यह सुनिश्चित करते हुए कि घटकों को सुरक्षित रूप से एक साथ रखा जाता है, हेक्सागोनल सिर कसने और ढीला करने के लिए इष्टतम पकड़ प्रदान करता है।
लोकप्रिय एम6 हेक्स बोल्ट सहित हेक्सागोनल बोल्ट, ऑटोमोटिव से लेकर वास्तुकला तक कई उद्योगों में अपरिहार्य हैं। उनका अनोखा डिज़ाइन उन्हें उच्च स्तर के टॉर्क का सामना करने में सक्षम बनाता है, जो उन्हें भारी-भरकम अनुप्रयोगों के लिए आदर्श बनाता है। हेक्सागोनल-हेडेड बोल्ट भी एकमात्र ड्राइव प्रकारों में से एक है जिसे थ्रेडेड शाफ्ट के समानांतर के बजाय लंबवत रूप से संचालित किया जाता है, जो इसे प्रतिबंधित स्थान वाले परिदृश्यों में उपयोगी बनाता है।
उपयोग में, एक चुस्त, सुरक्षित फिट सुनिश्चित करने के लिए हेक्स बोल्ट और नट को आमतौर पर मशीनरी में संयोजित किया जाता है। ऑटोमोटिव इंजन या वास्तुशिल्प संरचनाओं जैसे परिदृश्यों में, हेक्स फ्लैंज बोल्ट वॉशर की स्पष्ट आवश्यकता के बिना घटकों को तनाव में रखने के लिए आवश्यक क्लैंपिंग बल प्रदान करते हैं।
नीचे दिए गए बारह बोल्ट प्रकार तीन अनुप्रयोग परिवारों तक फैले हुए हैं। मानक-हेड बोल्ट को सिर पर लगाए गए उपकरणों से कस दिया जाता है - हेक्स ज्यामिति सॉकेट या रिंच फिट को निर्देशित करती है। राउंड-हेड और लो-प्रोफ़ाइल बोल्ट केवल नट की तरफ से घुमाए जाते हैं; सिर सामग्री के विरुद्ध रहता है और अक्सर घुमाव को अवरुद्ध कर देता है। विशेष-फ़ंक्शन बोल्ट, पाइप सपोर्ट से लेकर कंक्रीट एंबेडमेंट तक, साधारण क्लैंपिंग से परे एक समर्पित यांत्रिक भूमिका निभाते हैं। प्रत्येक परिवार के पीछे डिज़ाइन तर्क के लिए, ऊपर बोल्ट वर्गीकरण प्रणाली अनुभाग देखें।
| प्रकार | समूह | प्रमुख विशेषता | मुख्य मानक | विशिष्ट अनुप्रयोग |
|---|---|---|---|---|
| हेक्स बोल्ट | मानक-प्रमुख | छह भुजाओं वाला सिर, आंशिक या पूर्ण धागा | डीआईएन 931 / डीआईएन 933 / एएसएमई बी18.2.1 | सामान्य संरचनात्मक इस्पात, मशीनरी असेंबली |
| भारी हेक्स बोल्ट | मानक-प्रमुख | बड़े आकार का हेक्स हेड, मानक से अधिक मोटा | एएसएमई बी18.2.1 | उच्च दबाव वाले फ्लैंज, पुल कनेक्शन |
| निकला हुआ किनारा बोल्ट | मानक-प्रमुख | हेक्स हेड के नीचे इंटीग्रल वॉशर फेस | डीआईएन 6921/एएसएमई बी18.2.3.4एम | ऑटोमोटिव चेसिस, इंजन माउंट |
| स्क्वायर हेड बोल्ट | मानक-प्रमुख | रिंच या ओपन-एंड स्पैनर के लिए चौकोर सिर | एएसएमई बी18.2.1 | विरासती मशीनरी, लकड़ी फ़्रेमिंग, कृषि उपकरण |
| गाड़ी के बोल्ट | गोल-सिर | गुम्बदाकार गोल सिर, सिर के नीचे चौकोर गर्दन | डीआईएन 603 / एएसएमई बी18.5 | लकड़ी से धातु कनेक्शन, रेलिंग, फर्नीचर |
| हल बोल्ट | गोल-सिर | सपाट काउंटरसंक सिर, चौकोर या चाबीदार गर्दन | एएसएमई बी18.9 | कृषि हल के ब्लेड, ग्रेडर काटने वाले किनारे |
| लिफ्ट बोल्ट | गोल-सिर | बड़ा सपाट काउंटरसंक सिर, चौकोर गर्दन | एएसएमई बी18.2.2 | कन्वेयर बेल्ट, बाल्टी लिफ्ट, अनाज प्रबंधन |
| यू-बोल्ट | विशेष समारोह | यू-आकार की छड़, दोनों सिरों पर पिरोई गई | 3570 से | पाइप क्लैम्पिंग, लीफ-स्प्रिंग एक्सल माउंट, एग्जॉस्ट सिस्टम |
| नेत्र बोल्ट | विशेष समारोह | उठाने के लिए लूप वाला या रिंग वाला सिर | डीआईएन 580 / डीआईएन 444 | हेराफेरी, उत्थापन, उपरि उठाना |
| जे-बोल्ट | विशेष समारोह | जे-आकार का मोड़, एक थ्रेडेड सिरा | — | कंक्रीट एंबेडमेंट, सिल प्लेट एंकरिंग, नींव का काम |
| सहारा देने की सिटकनी | विशेष समारोह | एम्बेडेड सिरे पर एल-बेंड या प्लेट वॉशर | एएसटीएम एफ1554 | स्टील कॉलम बेस प्लेट, लाइट पोल, संरचनात्मक नींव |
| स्टड बोल्ट | विशेष समारोह | पूरी तरह से थ्रेडेड रॉड, प्रत्येक सिरे पर नट | एएसएमई बी16.5 | निकला हुआ किनारा पाइप जोड़, दबाव वाहिकाओं, हीट एक्सचेंजर्स |
कार्बन स्टील
ग्रेड 4.6 (400 एमपीए) - केवल इनडोर शुष्क; कम तनाव वाली सामान्य सभा, फर्नीचर
ग्रेड 8.8 (800 एमपीए) - संरचनात्मक इस्पात, मशीनरी, ऑटोमोटिव; हल्के बाहरी प्रदर्शन के लिए जिंक-प्लेटेड
ग्रेड 10.9 (1,000 एमपीए) - क्रेन घटक, भारी उपकरण, उच्च तनाव वाले जोड़
ग्रेड 12.9 (1,200 एमपीए) - महत्वपूर्ण इंजन फास्टनरों, एयरोस्पेस ग्राउंड उपकरण; केवल घर के अंदर सुखाएं
अलॉय स्टील
एएसटीएम ए193 बी7 (860 एमपीए मिनट) - उच्च तापमान वाले फ्लैंज, 450 डिग्री सेल्सियस तक दबाव वाहिकाएं; कोटिंग के साथ मध्यम संक्षारण प्रतिरोध
स्टेनलेस स्टील
ए2/304 (500-700 एमपीए) - बाहरी सामान्य, बारिश, हल्का रासायनिक जोखिम; खाद्य उपकरण, वास्तुशिल्प, बाहरी सजावट
ए4/316 (500-700 एमपीए) - तटीय खारे पानी, क्लोराइड युक्त वातावरण; समुद्री हार्डवेयर, रासायनिक संयंत्र, अपतटीय प्लेटफार्म
लेपित कार्बन स्टील
हॉट-डिप गैल्वेनाइज्ड (एचडीजी) - बाहरी संरचनात्मक, UC4A ग्राउंड संपर्क; डेक फ़्रेमिंग, रेलिंग, ट्रांसमिशन टावर। तन्य शक्ति आधार ग्रेड का अनुसरण करती है।
ग्रेड चयन दो स्वतंत्र आवश्यकताओं को संतुलित करता है: डिज़ाइन लोड के लिए तन्य क्षमता और सेवा वातावरण के लिए संक्षारण प्रतिरोध। खारे पानी की सेटिंग में 12.9 बोल्ट अपनी तन्य सीमा से अधिक होने से बहुत पहले ही तनाव संक्षारण क्रैकिंग से विफल हो जाता है। एचडीजी या 316 स्टेनलेस के साथ ग्रेड 8.8 अक्सर कम तन्यता संख्या के बावजूद, आउटडोर में अनकोटेड 12.9 से बेहतर प्रदर्शन करता है।
चरण 1: लोड प्रकार
तनाव-प्रधान जोड़ (फ्लैंज, लिफ्टिंग लग्स, कॉलम बेस) → हेक्स, हेवी हेक्स, या स्टड बोल्ट। ग्रेड डिज़ाइन तनाव पर निर्भर करता है।
कतरनी-प्रधान जोड़ (क्लीविस पिन को बाहर रखा गया है - जब जुदा करने की आवश्यकता हो तो बोल्ट का उपयोग करें) → कतरनी तल तक फैली हुई पकड़ लंबाई के साथ हेक्स।
पाइप या शाफ्ट के चारों ओर क्लैंपिंग → यू-बोल्ट।
कंक्रीट में एम्बेडेड → एंकर बोल्ट या जे-बोल्ट।
चरण 2: सेवा वातावरण
इनडोर, सूखा, कम भार → ग्रेड 4.6 कार्बन स्टील, नंगे या जस्ता-प्लेटेड।
सामान्य आउटडोर, कोई नमक नहीं → ग्रेड 8.8 एचडीजी या ए2 स्टेनलेस।
तटीय, खारे पानी, रासायनिक जोखिम → ए4 (316) स्टेनलेस या ग्रेड 8.8 एचडीजी आवधिक निरीक्षण के साथ।
उच्च तापमान (300-450 डिग्री सेल्सियस) → एएसटीएम ए193 बी7। स्टेनलेस बोल्ट 300°C से ऊपर ताकत खो देते हैं; B7 450°C तक रहता है।
चरण 3: असेंबली बाधाएँ
केवल एक तरफ पहुंच योग्य → चौकोर गर्दन वाला कैरिज बोल्ट संरचनात्मक सदस्य में लॉक होता है।
बोल्ट का सिर फ्लश होना चाहिए, चलती मशीनरी में कोई रुकावट का खतरा नहीं → प्लो बोल्ट या एलेवेटर बोल्ट।
बार-बार उठाने और हटाने की आवश्यकता → कंधे के पैटर्न के साथ आई बोल्ट (डीआईएन 580), सीधा पैटर्न नहीं (डीआईएन 444) - कंधा धागे की जड़ पर झुकने का विरोध करता है।
निकला हुआ जोड़, दोनों तरफ पहुंच योग्य, बार-बार अलग होना → दो नट के साथ स्टड बोल्ट; थ्रेड क्षति के बाद बोल्ट वाले जोड़ को बदलने की तुलना में स्टड को बदलना सस्ता है।
ए: बोल्ट मुख्य रूप से व्यावहारिकता और दक्षता के लिए हेक्सागोनल हैं। षट्भुज आकार निर्माण में आसानी और रिंच या सॉकेट के लिए एक बड़ा सतह क्षेत्र प्रदान करने के बीच एक आदर्श संतुलन प्रदान करता है। यह आकार बेहतर टॉर्क स्थानांतरण की अनुमति देता है, कसने या ढीला करने के दौरान फिसलन और घिसाव को कम करता है।
ए: अंतर का मुख्य बिंदु यह है कि सॉकेट स्क्रू में एक हेक्सागोनल ड्राइव होती है जो सिर में ही सेट होती है और आमतौर पर हेक्स कुंजी या एलन रिंच के साथ संचालित होती है। उनके सिर के विभिन्न आकार और आकार हो सकते हैं। दूसरी ओर हेक्स बोल्ट में एक हेक्सागोनल सिर होता है जो उनकी परिभाषित विशेषता है और उन्हें रिंच या सॉकेट सेट के साथ संचालित करने के लिए डिज़ाइन किया गया है।
ए: स्टड बोल्ट हेडलेस फास्टनर होते हैं, जिन्हें थ्रेडेड बार के रूप में भी जाना जाता है, जिन्हें नट के साथ बांधे जाने के दौरान अन्य वर्गों को संरेखित करने और आराम करने की अनुमति देने के लिए वर्कपीस में डाला जा सकता है। हालाँकि हेक्सागोन बोल्ट का उपयोग आमतौर पर संरेखण के अतिरिक्त आयाम और आराम बिंदु प्रदान किए बिना सामान्य बन्धन उद्देश्यों के लिए किया जाता है।
ए: हेक्सागोन बोल्ट और नट जोड़े सहित हेक्स बोल्ट, जाने-माने फास्टनर हैं जो विभिन्न अनुप्रयोगों में उच्च शक्ति, स्थापना में आसानी और बहुमुखी प्रतिभा प्रदान करते हैं। उनका मुख्य लाभ उच्च टॉर्क स्थानांतरण और थ्रेडेड शाफ्ट के लंबवत रिंच के साथ स्थापित होने की क्षमता है।
ए: आमतौर पर, हेक्स बोल्ट के लिए एक रिंच या सॉकेट सेट का उपयोग किया जाता है, जिसका आकार हेक्स बोल्ट हेड आयामों पर निर्भर करता है जो हमारे चयन में 4 मिमी से 55 मिमी तक होता है।
ए: अपने हेक्स बोल्ट का आकार निर्धारित करने के लिए, थ्रेडेड शाफ्ट के व्यास और लंबाई को मापें। फिर सिर का व्यास और ऊंचाई मापें। एम6 हेक्स बोल्ट जैसे विशिष्ट प्रकारों के लिए, धागे का आकार एम-नंबर द्वारा इंगित किया जाता है। हालांकि लंबाई और सिर का आकार अलग-अलग हो सकता है।
ग्राहक विनिर्देश के अनुसार हेक्स बोल्ट का उच्च परिशुद्धता, अनुकूलित निर्माण। छोटे बैच प्रोटोटाइपिंग और बड़े पैमाने पर निर्माण दोनों में विशेषज्ञता वाली अत्याधुनिक सुविधाएं।
