Titan-Verbindungselemente: Der vollständige Leitfaden zu Sorten und Eigenschaften & Auswahl

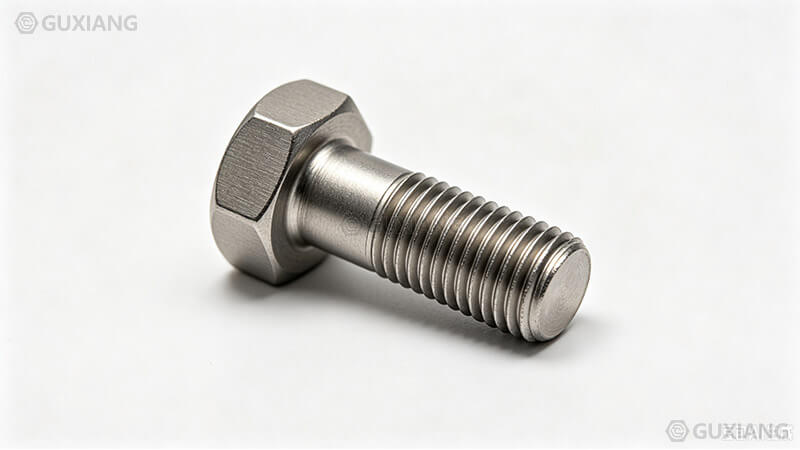

Verbindungselemente aus Titan

Ein Titan-Befestigungselement ist ein Bolzen, eine Schraube, eine Mutter oder ein Niet aus handelsüblichem reinem Titan oder einer Titanlegierung – am häufigsten Ti-6Al-4V (ASTM-Klasse 5) –, die aus einem einzigen Hauptgrund ausgewählt wurde: Es bietet das höchste Festigkeits-Gewichts-Verhältnis aller verfügbaren Metallbefestigungen sowie eine Korrosionsbeständigkeit, die die von Edelstahl übertrifft, und das zu einem Preis, der drei- bis fünfmal höher ist als der von Edelstahl und fünf- bis achtmal höher als der von Kohlenstoffstahl. Die technische Frage hinter jeder Titan-Befestigungsspezifikation ist es daher nicht “Ist Titan besser?” – in den meisten mechanischen und Korrosionsmetriken ist es – aber “Rechtfertigt diese Anwendung die Kosten?”

Dieser Leitfaden beantwortet diese Frage für zwei Zielgruppen. Für Ingenieure behandelt es das ASTM-Gütesystem, Tabellen zu quantitativen mechanischen Eigenschaften, Korrosionsgrundlagen, einschließlich der Umkehrung des galvanischen Verhaltens im Vergleich zu Aluminium, und das Problem des Abriebverschleißes, das speziell bei Titanmontagen auftritt. Für Einkaufs- und Beschaffungsteams stellt es das gleiche Material in klaren Worten mit parallelen Kostenvergleichen und einem Entscheidungsrahmen dar, der eine Antragsanforderung in eine Ja-oder-Nein-Entscheidung umwandelt.

Was sind Titanbefestigungen?

Titan-Verbindungselemente sind mechanische Verbindungskomponenten, die aus Stangen und Knüppeln aus Titan oder einer Titanlegierung hergestellt werden, typischerweise durch maschinelle Bearbeitung oder Kaltumformung. Das Material wird in zwei Familien eingeteilt, die nahezu jede flussabwärts gelegene Eigenschaft bestimmen:

FamilieBeispieleEigenschaften
Kommerziell reines (CP) TitanKlasse 1, 2, 3, 4Geringere Festigkeit, maximale Korrosionsbeständigkeit, maximale Duktilität, einfachste Formbarkeit
TitanlegierungenGüteklasse 5 (Ti-6Al-4V), Güteklasse 9 (Ti-3Al-2,5V)Höhere Festigkeit, wärmebehandelbare Eigenschaften in technischer Qualität

Die entscheidenden Materialeigenschaften, die die Auswahl von Titan-Verbindungselementen beeinflussen, konzentrieren sich auf vier Zahlen:

EigentumTitan (Gr5)KohlenstoffstahlEdelstahl (304/316)Aluminium (7075)Warum es wichtig ist
Dichte4,43 g/cm³7,85 g/cm³7,9–8,0 g/cm³2,70 g/cm³~43 % leichter als Stahl
Zugfestigkeit (max. Klasse)895 MPa (130 ksi)1030 MPa (150 ksi, Klasse 8)860 MPa (125 ksi)572 MPa (83 ksi)Stark, aber unter den höchsten Stahlgüten
Korrosion im MeerwasserImmun (passives TiO₂)RostetLöcher und Spalten korrodierenGrubenTitan übertrifft alle Konkurrenten
MagnetismusNicht magnetischFerromagnetischGrößtenteils nicht magnetischNicht magnetischKritisch in der Elektronik und Medizin
WärmeleitfähigkeitNiedrigHochMäßigHochBeeinflusst die Bearbeitung und den Wärmefluss

Verbindungselemente aus Titan sind niemals ein Eins-zu-Eins-Ersatz für Stahl. Sie weisen ein anderes Verhältnis von Drehmoment zu Vorspannung auf, erfordern eine Schmierung, um ein Festfressen zu vermeiden, und interagieren unterschiedlich mit den Metallen, die sie zu einem galvanischen Paar verbinden. Die folgenden Abschnitte legen diese Grenzen genau fest.

Notensystem und Zusammensetzung

Titan-Befestigungsqualitäten werden von ASTM in einem numerischen System definiert, wobei die Zusammensetzung – nicht die Härte – die Eigenschaften bestimmt. Die in Verbindungselementen verwendeten Qualitäten werden mechanisch durch ASTM F467/F468 (Nichteisen-Verbindungselemente) geregelt, mit Materialspezifikationen in ASTM B348 (Titanstangen und -knüppel).

Die Notentabelle

ASTM-KlasseAllgemeiner NameHauptkompositionFamilieCharakter
Klasse 1CP-199,5 % davonCP (α)Weichste, formbarste, beste Korrosion
Klasse 2CP-299,2 % davonCP (α)Workhorse CP-Klasse, ausgewogen
Klasse 3CP-399,1 % davonCP (α)Mittlere Stärke
Klasse 4CP-498,9 % davonCP (α)Stärkstes reines Titan
Klasse 5Ti-6Al-4VTi-6Al-4Va+bDie gebräuchlichste technische Legierung
Klasse 7Ti-0,2PdTi-0,2PdCP(α) + PdErhöhte Beständigkeit gegen reduzierende Säuren
Klasse 9Ti-3Al-2,5VTi-3Al-2,5VIn der Nähe von aKaltumformbar, mäßige Festigkeit
Ti-6Al-4V ELIELI der 5. KlasseTi-6Al-4V, besonders niedrige Interstitialitäta+bHöhere Bruchzähigkeit, medizinische Qualität

Die mikrostrukturelle Unterscheidung ist für die Auswahl wichtig. CP-Sorten (Klasse 1–4) sind einphasiges Alpha-Titan: Sie können nicht durch Wärmebehandlung, sondern nur durch Kaltumformung verstärkt werden, und ihre Festigkeit steigt von Klasse 1 auf Klasse 4, wenn interstitielle Elemente (Sauerstoff, Eisen) zunehmen. Güte 5 ist das Alpha-Beta-Arbeitstier, wärmebehandelbar bis zu einem Minimum von 895 MPa, und Güte 9 ist eine nahezu Alpha-Legierung, die mäßige Festigkeit mit hervorragender Kaltumformbarkeit für Rohre und Verbindungselemente verbindet, die geformt und nicht maschinell bearbeitet werden müssen.

Grad 7 (Ti-0,2Pd) fügt handelsüblich reinem Titan etwa 0,15–0,25 % Palladium hinzu. Bei dieser kleinen Ergänzung geht es nicht um die Festigkeit – Klasse 7 hat das gleiche Minimum von 345 MPa wie Klasse 2 –, sondern um Korrosion: Palladium verschiebt die Korrosionsbeständigkeit des Materials in reduzierende Säureumgebungen, in denen Standard-Titan und sogar Edelstahl angegriffen würden. Ti-6Al-4V ELI (extra-low interstitial) ist Güteklasse 5 mit strengeren Sauerstoff-, Eisen- und Kohlenstoffgrenzwerten und sorgt für eine höhere Bruchzähigkeit und ein verbessertes Ermüdungsverhalten bei bruchkritischen und Implantatanwendungen.

Mechanische Eigenschaften

Die mechanischen Eigenschaften von Titanbefestigungen sind in ASTM F467/F468 spezifiziert. Die Mindestwerte für die gängigen Qualitäten sind unten aufgeführt. Die typischen Produktionswerte liegen geringfügig höher.

ASTM-KlasseZugfestigkeit (min.)Streckgrenze (min.)Typische Scherfestigkeit
Klasse 1240 MPa (35 ksi)170 MPa (25 ksi)~165 MPa (24 ksi)
Klasse 2345 MPa (50 ksi)275 MPa (40 ksi)~240 MPa (35 ksi)
Klasse 4550 MPa (80 ksi)483 MPa (70 ksi)~385 MPa (56 ksi)
Klasse 5895 MPa (130 ksi)828 MPa (120 ksi)~625 MPa (91 ksi)
Klasse 7345 MPa (50 ksi)275 MPa (40 ksi)~240 MPa (35 ksi)
Klasse 9620 MPa (90 ksi)483 MPa (70 ksi)~435 MPa (63 ksi)

Verhältnis von Festigkeit zu Gewicht

Der Hauptvorteil von Titan ist nicht die absolute Festigkeit – eine Schraube aus Kohlenstoffstahl der Güteklasse 8 übertrifft bei 1030 MPa die von Titan der Güteklasse 5 –, sondern die spezifische Festigkeit. Die Division der Zugfestigkeit durch die Dichte ergibt ein klareres Bild:

MaterialZugfestigkeit (MPa)Dichte (g/cm³)Spezifische Festigkeit (MPa·cm³/g)
Ti-6Al-4V (Gr5)895–9504.43202–214
Aluminium 7075-T65722,70212
Legierter Stahl (A193 B7)8607,85110
304 Edelstahl5158,064

Titan der Güteklasse 5 weist ungefähr die doppelte Festigkeit pro Gewichtseinheit von legiertem Stahl und das Dreifache der Festigkeit von Edelstahl 304 auf – gemessen an der Festigkeit im Verhältnis zum Gewicht entspricht es Aluminium 7075 und weist gleichzeitig eine weitaus bessere Temperatur- und Korrosionsbeständigkeit auf. Diese Eigenschaft macht Titan in gewichtskritischen Anwendungen strukturell unersetzlich. Für lastgesteuerte Anwendungen, bei denen das Gewicht keine Rolle spielt, ist die Leitfaden für Verbindungselemente aus legiertem Stahl deckt die Alternative mit höherer absoluter Festigkeit und geringeren Kosten ab.

Temperaturverhalten

Titan der Güteklasse 5 behält seine Nutzfestigkeit im Dauerbetrieb bis etwa 315 °C (600 °F) und verträgt kurze Abweichungen von bis zu 540 °C (1000 °F). Kommerziell reine Qualitäten sind typischerweise auf etwa 300 °C begrenzt. Im anderen Extremfall behält Titan seine Zähigkeit bei kryogenen Temperaturen bis zu -250 °C, wo viele Stähle spröde werden – eine doppelte Fähigkeit, die nur wenige andere Verbindungsmaterialien bieten.

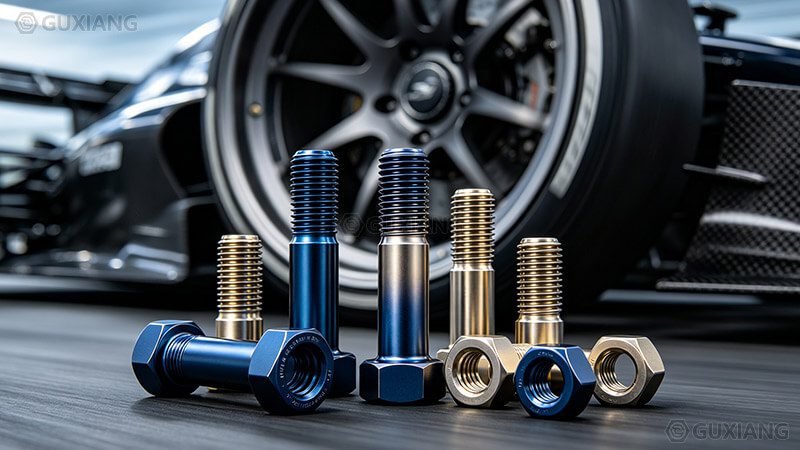

Schrauben aus Titanlegierung in der Automobilmontage

Korrosionsbeständigkeit und galvanisches Verhalten

Die Korrosionsbeständigkeit von Titan ist das stärkste Argument dafür und beruht auf einer Tatsache: Titan bildet einen passiven Oxidfilm (TiO₂), der in einem außergewöhnlich breiten Spektrum von Umgebungen stabil, haftend und selbstheilend ist.

Wo Titan glänzt

Titan-Verbindungselemente sind wirksam immun gegen Korrosion in:

  • Meerwasser und Sole – kein Lochfraß, keine Spaltkorrosion, keine Spannungsrisskorrosion, bei jeder Temperatur, die im Schiffsbetrieb auftritt.

  • Chloridumgebungen – Die Umgebung, in der Edelstahl der 300er-Serie Lochfraß angreift, lässt Titan unberührt.

  • Oxidierende Säuren – Salpetersäure, Chromsäure und die meisten organischen Säuren.

  • Chlor und Chlorverbindungen im Nassbetrieb.

Dies ist der direkte Gegensatz zu Edelstahl: Während Edelstahl 316 in warmem Meerwasser und chloridhaltigen Verbindungen Lochfraß- und Spaltkorrosion aufweist, ist dies bei Titan nicht der Fall. Der Mechanismus und die Umgebungen, in denen Edelstahl versagt, werden im Detail beschrieben Warum Edelstahl rostet – Leitfaden.

Wo Titan anfällig ist

Der Oxidfilm von Titan löst sich in reduzierenden Säuren auf – insbesondere Salzsäure, Schwefelsäure und Flusssäure. In diesen Umgebungen korrodiert unlegiertes Titan, und Abhilfe schafft entweder Grad 7 (Palladiumzugabe) oder ein Materialwechsel. Titan wird auch durch wasserfreies Chlor und geschmolzene Metalle angegriffen, was für den typischen Einsatz von Verbindungselementen irrelevant ist.

Galvanisches Verhalten: Die Umkehrung

Der kontraintuitivste – und folgenreichste – Korrosionsfaktor bei Verbindungselementen aus Titan ist ihre Position in der galvanischen Reihe. Im Gegensatz zu Aluminium, das am aktiven (anodischen) Ende sitzt und sich selbst opfert, sitzt Titan am edlen (kathodischen) Ende, in der Nähe von Platin:

MetallKorrosionspotenzial im Meerwasser (V vs. SCE)
Aluminiumlegierungen-0,76 bis -0,90
Kohlenstoffstahl-0,60 bis -0,70
Edelstahl (passiv)-0,05 bis -0,45
Titan (passiv)-0,05 bis -0,15

Die praktischen Konsequenzen gehen in zwei entgegengesetzte Richtungen:

  1. Titan ist geschützt. Wenn ein Titan-Befestigungselement mit fast jedem anderen Strukturmetall verbunden wird, fungiert das Titan als Kathode und bleibt intakt – stattdessen korrodiert das verbundene Metall. Titan-Befestigungselemente halten aggressiven Umgebungen gerade deshalb stand, weil sie nicht galvanisch zerstört werden können.

  2. Der Untergrund zahlt den Preis. Ein Titan-Befestigungselement, das durch eine Aluminiumplatte, -halterung oder -struktur geführt wird, bildet eine starke galvanische Zelle, in der das Aluminium – die Anode – um das Befestigungsloch herum aggressiv korrodiert. Der Potentialunterschied zwischen Titan und Aluminium beträgt etwa 0,6 bis 0,7 V und gehört zu den größten in der praktischen Technik. Das Ergebnis ist ein schneller Aluminiumabbau rund um Titanbefestigungen in nassen oder salzhaltigen Umgebungen.

Dies ist genau das Gegenteil der Aluminium-Befestigungssituation, bei der das Aluminium-Befestigungselement selbst die Opferkomponente ist. Die Wechselwirkung und ihre Abschwächung – Isolierung, Nassinstallationsdichtstoffe und kompatible Beschichtungen – werden im behandelt Leitfaden für Aluminium-Befestigungselemente, und die beiden Artikel sollten von jedem zusammen gelesen werden, der Titan und Aluminium in einer Baugruppe mischt.

Schadensbegrenzung für Titan-Befestigungselemente in Aluminium:

MessenMechanismus
Isolierscheibe oder -buchseUnterbricht den Stromkreis zwischen den beiden Metallen
Dichtmittel (Nassmontage)Schließt den Elektrolyten aus der Verbindung aus
Cadmium- oder Aluminiumbeschichtung auf TitanBeschichtet das Titan, so dass eine kompatible Opferschicht die Kontaktfläche bildet
Neugestaltung, um das Paar zu vermeidenWählen Sie Aluminiumbefestigungen für die Aluminiumstruktur

Fressen: Das Titan-spezifische Montageproblem

Abrieb ist der häufigste Feldfehler bei Titanbefestigungen und in seiner Schwere unter den Befestigungsmaterialien einzigartig. Beim Festfressen handelt es sich nicht um Korrosion oder Überlastung, sondern um eine Kaltverschweißung zwischen den Passflächen des Gewindes beim Anziehen.

Warum Titangallen

Der Oxidfilm von Titan, der für seine Korrosionsbeständigkeit verantwortlich ist, ist auch die Ursache für das Problem des Abriebverschleißes. Unter dem Gleitkontakt eines Spanngewindes reißt der dünne Oxidfilm auf und legt sauberes, chemisch aktives Titan frei. Zwei saubere Titanoberflächen in Kontakt miteinander kalt verschweißen; Beim weiteren Anziehen reißen diese Mikroschweißnähte, wodurch die Oberfläche aufgeraut wird, es zu mehr Schweißnähten kommt und die Verbindung festfrisst – oft bevor die vorgesehene Vorspannung erreicht ist. Wenn eine Titanmutter und -schraube einmal abgenutzt ist, kann sie häufig nicht mehr zerlegt werden und muss abgeschnitten werden.

Das Problem ist bei Titan-Titan-Paaren am schlimmsten und nimmt mit der Anzugsgeschwindigkeit, der Gewinderauheit und der fehlenden Schmierung zu.

Verhütung

ÜbenWirkung
Tragen Sie Anti-Seize oder Gewindeschmiermittel aufTrennt Titanoberflächen und verhindert den Kontakt von Metall auf Metall
Verwenden Sie eine Mutter aus einem anderen Metall oder mit einer BeschichtungBricht das Titan-Titan-Paar
Eloxieren oder beschichten Sie die GewindeDie Oxid-/Beschichtungsschicht widersteht dem Kaltschweißen
Anzugsgeschwindigkeit reduzierenReduziert die Reibungserwärmung, die das Fressen beschleunigt
Drehmoment kontrollieren, zu starkes Anziehen vermeidenBegrenzt den Anpressdruck an der Gewindeflanke

Molybdändisulfid sowie Anti-Seize-Verbindungen auf Silber- und Kupferbasis sind Standard für Titangewinde. In kritischen Luft- und Raumfahrtbaugruppen werden Titan-Befestigungselemente routinemäßig mit einem Trockenschmiermittel oder einer Beschichtung (Silber oder Aluminium) versehen, um das Festfressen zu verhindern und ein vorhersagbares Drehmoment-Spannungs-Verhältnis zu gewährleisten.

Oberflächenbeschaffenheit

Titanbefestigungen erhalten eine Oberflächenbehandlung aus einem von vier Gründen: Verhinderung von Festfressen, Korrosionsschutz an bestimmten Stellen, Verschleißfestigkeit oder Aussehen.

BeendenHauptzweckNotizen
Blank/passiviertKorrosionTitan benötigt in den meisten Umgebungen keine Korrosionsschutzbeschichtung
Eloxiert (Farbe)Antifressen, Verschleiß, IdentifikationBeim Eloxieren von Titan entstehen farbige Oxidschichten; Dicke wird durch Spannung eingestellt
Trockenschmierstoff (MoS₂, Silber)Antifressen, DrehmomentkontrolleStandard für Titangewinde in der Luft- und Raumfahrt
DLC (diamantähnlicher Kohlenstoff)VerschleißfestigkeitHochharte Beschichtung für gleitende oder wiederholte Montage
Aluminium- oder CadmiumbeschichtungGalvanische VerträglichkeitVerhindert, dass Titan die Aluminiumstruktur kathodisch angreift

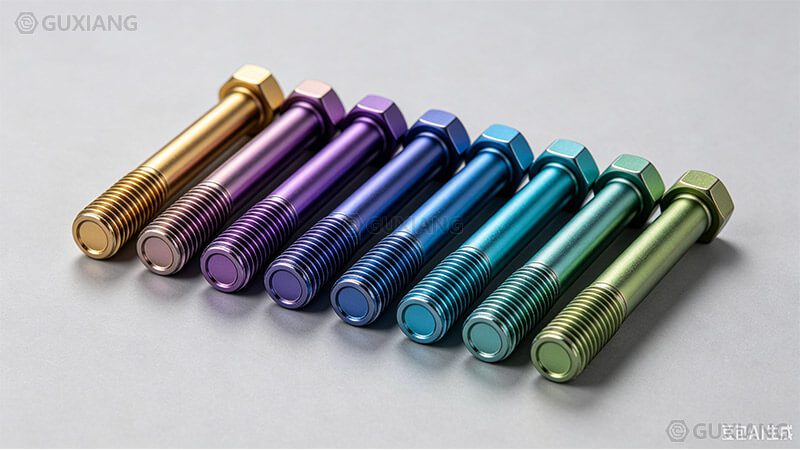

Das Eloxieren von Titan unterscheidet sich in einer praktischen Hinsicht vom Eloxieren von Aluminium: Die Farbe der Titanoxidschicht ist eine direkte Funktion der angelegten Spannung, sodass ein kontrollierter Eloxalprozess sowohl die Oberfläche härtet als auch einen Farbcode erzeugt. Die allgemeine Logik, eine Beschichtung an eine Anwendung anzupassen – und wann eine Beschichtung nicht erforderlich ist – wird im behandelt Leitfaden für verzinkte und verzinkte Verbindungselemente.

Ein wichtiger Beschaffungspunkt: Für die Luft- und Raumfahrt spezifizierte Titan-Verbindungselemente werden standardmäßig fast immer mit einem Gleitmittel oder einer Beschichtung gegen Festfressen geliefert. Die Angabe blanker Titangewinde für eine strukturelle Titan-Titan-Verbindung ist eine bekannte Ursache für Montagefehler.

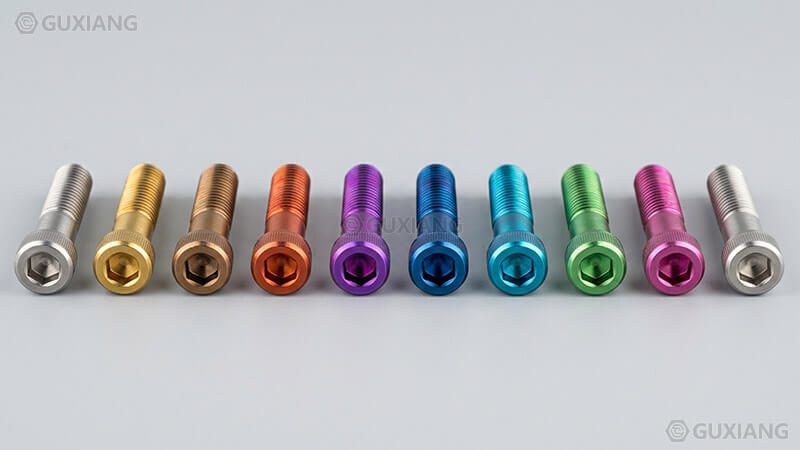

Titanium_anodized-colors

Titan vs. Stahl, Edelstahl und Aluminium

Der Vergleich, der die meisten Kaufentscheidungen beeinflusst, ist der Vergleich von Titan mit seinen drei Hauptkonkurrenten. Die folgende Tabelle normalisiert die wichtigsten Entscheidungsdimensionen.

DimensionTitan (Gr5)Legierter Stahl (B7)Edelstahl (316)Aluminium (7075)
Dichte (g/cm³)4.437,858,02,70
Zugfestigkeit (MPa)895860515572
Spezifische Festigkeit (MPa·cm³/g)~202~110~64~212
Max. Betriebstemperatur (°C)~315 (kurz 540)~400~400~150
Korrosion durch MeerwasserImmunRostetGruben/SpaltenGruben
Galvanische PositionEdel (Kathode)Aktiv (Anode)MitteledelAktiv (Anode)
MagnetismusNicht magnetischMagnetischGrößtenteils nicht magnetischNicht magnetisch
Relative Kosten pro Teil5–8× Stahl1×3–5×1–2×
FressgefahrHochNiedrigMäßigMäßig

Die drei Vergleiche im Klartext

Titan vs. Stahl: Stahl gewinnt durch absolute Festigkeit und Kosten; Titan gewinnt in puncto Gewicht, Korrosion und Temperatur-plus-Korrosion zusammen. Wählen Sie Titan, wenn Gewicht oder Korrosion dominieren und die Belastung innerhalb der 895 MPa-Belastbarkeit von Titan liegt; Wählen Sie Stahl, bei dem maximale Belastung bei minimalen Kosten gefordert ist – der Leitfaden für Verbindungselemente aus Kohlenstoffstahl deckt diesen Bereich ab.

Titan vs. Edelstahl: Edelstahl ist die preisgünstige Korrosionsoption; Titan ist das Upgrade, wenn Lochfraß oder Spaltkorrosion bei Edelstahl nicht akzeptabel ist, wenn das Gewicht eine Rolle spielt oder wenn magnetische Neutralität erforderlich ist. Mit dem Kostenaufschlag wird ein Material gekauft, das im Chloridbetrieb überhaupt keine Löcher bildet.

Titan vs. Aluminium: Aluminium ist leichter und billiger; Titan ist stärker, weitaus korrosionsbeständiger und bei Temperaturen einsetzbar, bei denen Aluminium versagt. Wenn die Obergrenze von 83 ksi für Aluminium zu niedrig ist oder die Temperatur- und Korrosionsgrenzwerte überschritten werden, ist Titan die Lösung – und die galvanische Wechselwirkung zwischen den beiden (siehe Abschnitt 4) muss bei jeder Verbindung bewältigt werden.

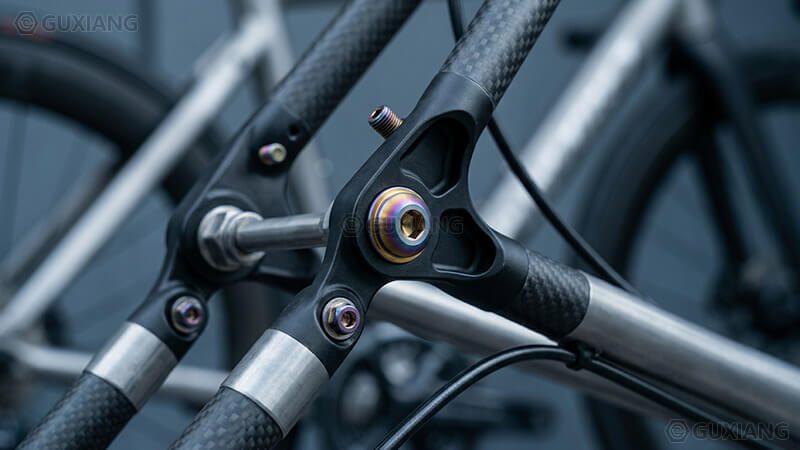

Schrauben aus Titanlegierung für Rennräder

Kosten und der Entscheidungsrahmen

Verbindungselemente aus Titan sind teuer und die Kosten sind eher struktureller Natur als eine Lieferantenmarge. Drei Faktoren bestimmen den Preis:

  1. Rohstoff — Titanschwamm und Mahlprodukte kosten pro Kilogramm ein Vielfaches von Stahl, und die Lieferkette ist im Vergleich zu Stahl und Aluminium eingeschränkt.

  2. Bearbeitungsschwierigkeit — Die geringe Wärmeleitfähigkeit und die hohe Kaltverfestigungsrate von Titan machen die Bearbeitung langsam und werkzeugintensiv, was die Kosten für jedes gedrehte Gewinde erhöht.

  3. Qualitätsanforderungen – Für Titan in der Luft- und Raumfahrtindustrie und im medizinischen Bereich ist ein Zertifizierungs-, Rückverfolgbarkeits- und Prüfaufwand erforderlich, den kommerzielle Verbindungselemente aus Stahl nicht bieten.

Die Folge: Titanbefestigungen laufen unruhig 3- bis 5-fache Kosten für Edelstahl Und 5- bis 8-fache der Kosten von Kohlenstoffstahl für ein gleichwertiges Teil.

Das Lebenszyklus-Gegenargument

Der Kaufpreisvergleich ist nicht die ganze Wahrheit. In den Umgebungen, in denen Titan spezifiziert ist, ist dies keine Alternative “ein billigerer Verschluss, der genauso gut funktioniert” Aber “ein billigeres Befestigungselement, das wiederholt ausgetauscht werden muss oder katastrophal ausfällt.”

KostenansichtStahl/EdelstahlTitan
ErstkaufNiedrigHoch
Austauschhäufigkeit bei korrosivem EinsatzHoch (wiederkehrend)Nahezu Null
Ausfallzeiten und Arbeitsaufwand für den AustauschWiederkehrendKeiner
Ausfallrisiko bei kritischen DienstenGegenwärtigMinimal
Gesamtkosten über die NutzungsdauerOft höherNiedriger in aggressiven Umgebungen

Die Entscheidungsregel ist einfach:

Entscheiden Sie sich für Titan, wenn einer dieser Punkte zutrifft:

  • Das Befestigungselement darf über eine lange Lebensdauer weder im Chlorid- noch im Schifffahrtsbetrieb korrodieren.

  • Gewichtsreduzierung hat einen messbaren Wert (Luft- und Raumfahrt, Motorsport, tragbare Geräte).

  • Magnetische Neutralität oder Biokompatibilität sind erforderlich.

  • Die Kosten für Ausfall oder Ersatz übersteigen den Materialaufschlag.

Wählen Sie kein Titan, wenn:

  • Die Verbindung erfordert eine Festigkeit über 895 MPa (Legierungsstahl verwenden).

  • Die Umgebung ist trocken und harmlos (Kohlenstoffstahl ist ausreichend).

  • Das Budget ist festgelegt und Korrosion ist mit Edelstahl beherrschbar (verwenden Sie 316).

Wichtige Noten erklärt

In diesem Abschnitt werden die Sorten, die für die Herstellung von Titan-Verbindungselementen verwendet werden, detailliert beschrieben, gruppiert nach ihrer entscheidenden Rolle.

Note 2 (CP-2) – Das industrielle Arbeitstier

Grad 2 ist kommerziell reines Titan in seinem ausgeglichensten Zustand: 345 MPa Festigkeit, maximale Korrosionsbeständigkeit, gute Formbarkeit und die niedrigsten Kosten aller Titangrade. Es ist die Standardlösung für chemische Verarbeitung, Schiffszubehör und allgemeine Korrosionsbefestigungen, bei denen die Festigkeitsanforderungen gering sind.

Stärken: höchste Korrosionsbeständigkeit, schweißbar, wirtschaftlich für Titan.

Einschränkungen: nur 345 MPa – ungeeignet für hochbelastete Strukturverbindungen.

Typische Verwendung: Chemieanlagen, Meerwasserleitungen, Lebensmittelverarbeitung, allgemeine Korrosionsschutzbefestigungen.

Grad 4 (CP-4) – Das stärkste reine Titan

Grad 4 erhöht handelsübliches Reintitan auf 550 MPa und behält gleichzeitig die volle Korrosionsbeständigkeit der CP-Familie bei. Es füllt die Lücke zwischen Grade 2 und den Legierungsqualitäten.

Stärken: Beste Festigkeit unter den CP-Typen mit voller Korrosionsbeständigkeit.

Einschränkungen: geringere Festigkeit als Klasse 5, etwas teurer als Klasse 2.

Typische Verwendung: chirurgische Implantate, Schiffszubehör, das eine höhere Festigkeit erfordert, korrosionsbeständige Strukturbefestigungen.

Güteklasse 5 (Ti-6Al-4V) – Der technische Standard

Grad 5 ist die weltweit am häufigsten verwendete Titanlegierung und die Standardwahl “Titanverschluss” bedeutet ein Strukturbauteil. Mit mindestens 895 MPa entspricht es der Festigkeitsklasse von legiertem Stahl, wiegt mit 4,43 g/cm³ 43 % weniger und behält diese Festigkeit bis 315 °C.

Stärken: höchstes Verhältnis von Festigkeit zu Gewicht aller praktischen Befestigungselemente, wärmebehandelbar, in der Luft- und Raumfahrt bewährt.

Einschränkungen: Kosten, Fressanfälligkeit, Bearbeitungsschwierigkeiten.

Typische Verwendung: Strukturelle Verbindungselemente für die Luft- und Raumfahrt, Motorsport, Hochleistungs-Automobilindustrie, Strukturschrauben für die Schifffahrt.

Güteklasse 9 (Ti-3Al-2,5V) – Die kaltumformbare Legierung

Grad 9 bietet eine Festigkeit von 620 MPa bei deutlich besserer Kaltumformbarkeit als Grad 5 und ist damit die bevorzugte Titanlegierung für Verbindungselemente, die durch Kaltstauchen statt durch maschinelle Bearbeitung hergestellt werden.

Stärken: gute Festigkeit, kaltumformbar für Großserienproduktion.

Einschränkungen: geringere Festigkeit als Klasse 5.

Typische Verwendung: Flüssigkeitssysteme für die Luft- und Raumfahrt, Befestigungselemente für Fahrräder und Sportgeräte, geformte Titankomponenten.

Klasse 7 (Ti-0,2Pd) – Die reduzierende Säuresorte

Grad 7 fügt Palladium zu handelsüblichem reinem Titan hinzu und erhöht so die Korrosionsbeständigkeit gegenüber reduzierenden Säuren (Salzsäure, Schwefelsäure), wo Standardtitan angegriffen wird, während die Festigkeit von 345 MPa erhalten bleibt.

Stärken: Korrosionsbeständigkeit in Umgebungen, die Standard-Titan und Edelstahl übertreffen.

Einschränkungen: höhere Kosten durch den Palladiumzusatz, mäßige Festigkeit.

Typische Verwendung: Chemische Verarbeitung im reduzierenden Säurebereich, wo die Alternative exotische Legierungen sind.

Ti-6Al-4V ELI – Die medizinische und bruchkritische Qualität

Ti-6Al-4V ELI verschärft die Sauerstoff-, Eisen- und Kohlenstoffgrenzwerte der Güteklasse 5, um eine höhere Bruchzähigkeit und ein verbessertes Ermüdungsverhalten zu erzielen. Seine Hauptanwendungsbereiche sind orthopädische Implantate und bruchkritische Luft- und Raumfahrtkomponenten, bei denen ein Versagen durch Rissbildung nicht akzeptabel ist.

GradZugfestigkeit (MPa)KorrosionWärmebehandelbarAm besten für
Klasse 1240ExzellentNEINUmformbarkeitskritisch, maximale Korrosion
Klasse 2345ExzellentNEINAllgemeiner Korrosionsservice
Klasse 4550ExzellentNEINStärkstes reines Titan
Klasse 5895GutJaStrukturell, Festigkeit/Gewicht
Klasse 7345Hervorragend (reduzierende Säuren)NEINChemische Verarbeitung
Klasse 9620GutTeilweiseKaltgeformte Verbindungselemente
ELI der 5. Klasse860GutJaMedizinische Implantate, bruchkritisch

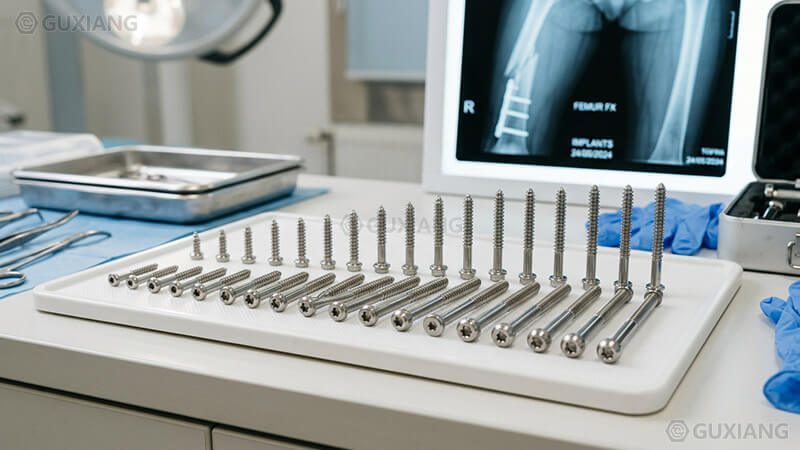

Medizinische Schrauben aus Titanlegierung

Anwendungsszenarien

IndustrieDominante AnforderungEmpfohlene NoteFertigstellen / Hinweis
Luft- und RaumfahrtGewicht + Kraft + MüdigkeitGüteklasse 5, Ti-6Al-4VTrockenfilmschmierstoff, aluminiumbeschichtet zur galvanischen Kontrolle
Medizin (Implantate)Biokompatibilität, MüdigkeitKlasse 5 ELI, Klasse 4Keine Beschichtung; Oberfläche in Implantatqualität
Medizin (Instrumente)Korrosion, nicht magnetischKlasse 2Passiviert
Marine / OffshoreKorrosion durch MeerwasserKlasse 2, Klasse 5Keine Beschichtung erforderlich; Überwachen Sie den Aluminiumkontakt
Motorsport / Performance-AutoGewichtsreduktionKlasse 5, Klasse 9Antifress-Schmiermittel obligatorisch
Chemische VerarbeitungSäure-/ChloridkorrosionKlasse 2, Klasse 7Grad 7 zur Reduzierung von Säuren
Elektronik / MRTNicht magnetischKlasse 2, Klasse 5Keine magnetischen Störungen
Allgemein hohe KorrosionLange LebensdauerKlasse 2Kostengünstig im Vergleich zu häufigem Austausch

In den Schifffahrts- und Chemieanwendungen mit der höchsten Korrosion überdauert Titan häufig die Struktur, an der es befestigt ist. Bei elektrischen Isolationsanwendungen, bei denen ein nichtmetallisches, nicht leitendes Befestigungselement erforderlich ist, ist das Leitfaden für Kunststoffbefestigungen deckt die Alternative ab, die Titan – immer noch ein Leiter – nicht bieten kann.

Vierstufiger Auswahlrahmen

Schritt 1: Ermitteln Sie die Festigkeitsanforderung

Wenn die erforderliche Zugfestigkeit 895 MPa übersteigt, wird Titan eliminiert – verwenden Sie legierten Stahl. Darunter sind Güteklasse 5 (895 MPa), Güteklasse 4 (550 MPa), Güteklasse 9 (620 MPa) und Güteklasse 2 (345 MPa) die verfügbaren Optionen.

Schritt 2: Bewerten Sie die Korrosionsumgebung

UmfeldEmpfohlene Note
Innen trocken, harmlosTitan ist übertrieben – verwenden Sie Stahl
Meerwasser, Chlorid, MeerwasserKlasse 2 oder Klasse 5
Reduzierende Säuren (HCl, H₂SO₄)Klasse 7
Oxidierende Säuren, allgemeine ChemikalienKlasse 2

Schritt 3: Überprüfen Sie die galvanische und Montagekompatibilität

Identifizieren Sie jedes Metall, mit dem das Titan-Befestigungselement in Kontakt kommt. Aluminium und Kohlenstoffstahl sind gegenüber Titan anodisch und korrodieren bevorzugt – tragen Sie Isolierung, Dichtmittel oder eine kompatible Beschichtung auf. Titan-Titan-Verbindungen erfordern ein Gleitmittel gegen Festfressen oder eine Mutter aus einem anderen Metall.

Schritt 4: Wenden Sie das Cost Gate an

Führen Sie die Entscheidungsregel aus §8 aus. Wenn keiner der vier Titan-Auslöser (langlebige Korrosionsbeständigkeit, Gewichtswert, Magnet-/Biokompatibilitätsanforderung, hohe Ausfallkosten) zutrifft, rechtfertigt die Anwendung nicht den Premium-Preis von Titan – geben Sie Stahl oder Edelstahl an.

wide_titanium_anodized-colors-1

Häufig gestellte Fragen

1. Was ist die stärkste Titanschraube?

Güteklasse 5 (Ti-6Al-4V) bei einer Mindestzugfestigkeit von 895 MPa. Der ELI der Klasse 5 ist etwas niedriger (860 MPa), bietet aber eine höhere Bruchzähigkeit. Klasse 4 ist mit 550 MPa die stärkste kommerziell reine Sorte.

2. Wie viel mehr kosten Titanschrauben als Stahlschrauben?

Befestigungselemente aus Titan kosten etwa das Fünf- bis Achtfache von Kohlenstoffstahl und das Drei- bis Fünffache von Edelstahl für ein gleichwertiges Teil. Die Prämie ergibt sich aus den Rohstoffkosten, den Bearbeitungsschwierigkeiten und dem Zertifizierungsaufwand.

3. Fressen oder fressen Titanschrauben?

Ja – Titan verschleißt leicht in Titan-Titan-Gewinden, weil der Oxidfilm aufreißt und die sauberen Oberflächen kalt verschweißen. Anti-Seize-Schmiermittel, eine beschichtete Mutter oder eine Mutter aus einem anderen Metall und ein kontrolliertes Drehmoment gehören zur Standardvorbeugung.

4. Kann ich Titanschrauben mit Aluminium verwenden?

Mechanisch ja, aber galvanisch riskant. Titan ist kathodisch und beschleunigt die Korrosion des Aluminiums um die Verbindung herum. Isolieren Sie die Metalle, tragen Sie Dichtmittel auf oder beschichten Sie das Titan, um die Verbindung zu lösen.

5. Rosten Titanschrauben?

Nein. Titan bildet einen selbstheilenden passiven Oxidfilm und rostet nicht, bildet keine Lochfraß- oder Spaltkorrosion im Meerwasser- oder Chloridbetrieb. Es korrodiert nur in reduzierenden Säuren wie Salzsäure.

6. Was ist Ti-6Al-4V-Titan?

Die am häufigsten verwendete Titanlegierung, auch ASTM Grade 5 genannt. Sie besteht zu etwa 90 % aus Titan, 6 % Aluminium und 4 % Vanadium und bietet eine Festigkeit von 895 MPa bei 43 % weniger Gewicht als Stahl.

7. Sind Titanschrauben magnetisch?

Nein. Titan ist praktisch nicht magnetisch, weshalb Titanbefestigungen in der Nähe von MRT-Geräten, in der Elektronik und in Präzisionsinstrumenten spezifiziert werden, wo eine Stahlbefestigung stören würde.

8. Welcher Temperatur können Titanschrauben standhalten?

Titan der Güteklasse 5 behält seine Festigkeit kontinuierlich bis etwa 315 °C und toleriert kurze Abweichungen von bis zu 540 °C. Kommerziell reine Qualitäten sind auf etwa 300 °C begrenzt. Titan bleibt auch bis -250 °C zäh.

9. Was ist der Unterschied zwischen Titan Grad 2 und Grad 5?

Grad 2 ist handelsüblich reines Titan mit 345 MPa und maximaler Korrosionsbeständigkeit. Klasse 5 ist die Ti-6Al-4V-Legierung mit 895 MPa mit höherer Festigkeit, aber etwas geringerer Korrosionsbeständigkeit und höheren Kosten.

10. Lohnen sich Titanschrauben?

Bei korrosiven, gewichtskritischen oder mit hohen Ausfallkosten verbundenen Anwendungen, ja – die nahezu wartungsfreie Wartung und die lange Lebensdauer von Titan führen oft dazu, dass die Lebenszeitkosten niedriger sind als bei wiederholt ersetztem Stahl. Im trockenen, harmlosen Betrieb mit geringer Belastung ist Titan nicht erforderlich.

Referenzen

  1. ASTM International. “ASTM F467/F467M – Standardspezifikation für Nichteisenmuttern für den allgemeinen Gebrauch.” https://www.astm.org/f0467-13.html

  2. ASTM International. “ASTM F468/F468M – Standardspezifikation für Nichteisenbolzen, Sechskantschrauben, Innensechskantschrauben und Bolzen für den allgemeinen Gebrauch.” https://www.astm.org/f0468-06.html

  3. ASTM International. “ASTM B348/B348M – Standardspezifikation für Stangen und Knüppel aus Titan und Titanlegierungen.” https://www.astm.org/b0348-21.html

  4. SAE International. “AMS 4928 – Stangen, Drähte, Schmiedestücke und Ringe aus Titanlegierung, 6Al-4V.”

  5. SAE International. “AMS 7476 – Bolzen und Schrauben, Titanlegierung.”

  6. MatWeb-Materialeigenschaftsdaten. “Daten zu Titanlegierungseigenschaften.” http ://www.matweb.com/

  7. ASM International. ASM-Handbuch Band 2: Eigenschaften und Auswahl: Nichteisenlegierungen und Spezialwerkstoffe. 10. Auflage. (Druckreferenz – mechanische und Korrosionsdaten für Titanlegierungen.)

  8. AZoM (Materialien online). “Titanlegierungen – Ti6Al4V Güteklasse 5.” https://www.azom.com/

Guxiang Metalwork-Redaktion

Mehr als 12 Jahre Erfahrung in der Herstellung von Verbindungselementen. Wir sind auf Standard- und kundenspezifische Verbindungselemente, Muttern, Federn und Unterlegscheiben spezialisiert – einschließlich Kaltstauchen, Gewindewalzen, Bearbeitung und Stanzen. Unsere Einrichtung ist ISO 9001 & IATF 16949-zertifiziert und bietet globale OEM/ODM-Dienste an.

Inhaltsverzeichnis

Senden Sie Ihre Anfrage
Aktie:
Vielleicht gefällt Ihnen auch
wide_plastic_polymer-family
Material zur Herstellung von Verbindungselementen – Messing
Befestigungsmaterialien
hero_aluminum-fasteners
hero_alloy-steel-fasteners-2
Heldenplastik
