Maschinenschrauben

Was sind Maschinenschrauben?

Eine Maschinenschraube wird in ein vorgebohrtes Gewindeloch oder eine Mutter eingeschraubt – sie schneidet, formt oder bohrt kein eigenes Gewinde. Das Gewinde ist ein Standard-Maschinengewinde (UNC, UNF oder metrisch nach ISO), das präzisionsgeschliffen ist, um in ein passendes Innengewinde zu passen. Entfernt man eine Maschinenschraube aus einer Baugruppe, bleibt das Gewindeloch unverändert – kein kaltverformtes Material, keine abgerissenen Späne.

Der Unterschied zwischen einer Maschinenschraube und einem Bolzen liegt in der Größe und der Art der Befestigung. Maschinenschrauben reichen typischerweise von #0 bis 3/8 Zoll (M1,6 bis M10) und werden mit einem Schraubbit eingesetzt, das in eine Aussparung im Kopf greift. Schrauben sind größer, werden mit einem Außenschlüssel angezogen und unterliegen baulichen Konstruktionsvorschriften. In der Praxis kann ein Befestigungselement der Größe 1/4-20 beides sein – die Bezeichnung hängt davon ab, wie der Konstrukteur es festlegt.

Arten von Maschinenschrauben

Die Kopfform bestimmt die Lastverteilung, das Spielprofil und den Werkzeugzugang. Das Gewinde ist standardisiert; der Kopf ist das Unterscheidungsmerkmal bei Maschinenschrauben.

Schwenkkopf Das Allround-Arbeitstier. Eine flache Unterseite und eine leicht gewölbte Oberseite sorgen für ein sauberes, fertiges Erscheinungsbild ohne Versenkung. Die Auflagefläche ist breiter als bei einem Rundkopf mit gleichem Durchmesser. In der Elektronik ist ein #4-40- oder M3-Flachkopf der Standard für die Befestigung von Leiterplattenabstandshaltern und Halterungsbaugruppen.

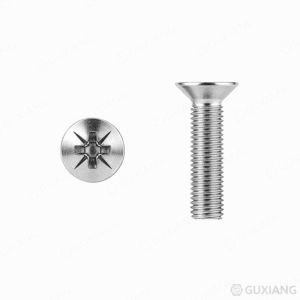

Flachkopf (Senkkopf) Die konische Unterseite mit 82° oder 90° liegt bündig mit der Oberfläche oder darunter. Der Standard-Senkungswinkel beträgt 82° für imperiale Größen und 90° für metrische Größen gemäß DIN 965. Wird ein Flachkopf in Aluminium zu fest angezogen, verformt sich die Senkung und zieht den Schraubenkopf unter die Oberfläche – die Tiefenkontrolle ist hier wichtiger als bei jedem anderen Kopftyp. Bei dünnem Blech unter 1,5 mm sollte auf einen Flachkopf mit Hinterschneidung umgestiegen werden; der reduzierte Auflagekegel sitzt fest, ohne durchzuschlagen.

Knopfkopf Eine flache Kuppel mit einer breiteren Auflagefläche als bei einem Flachkopf, die über eine Innensechskant-Aufnahme (Allen) betätigt wird. Häufig verwendet in Werkzeugen, Vorrichtungen und Konsumgütern, bei denen eine glatte, hindernisfreie Außenfläche wichtig ist. Die Sechskant-Einsparung begrenzt das maximale Drehmoment – ein 4-mm-Halbrundkopf reißt bei etwa 10–12 N·m ab, was unter den 15–18 N·m liegt, die ein vergleichbarer Flachkopf mit Kreuzschlitz #2 aushält.

Truss-Kopf Eine extrabreite, flache Kuppel, die die Last auf eine größere Fläche verteilt. Verwenden Sie Truss-Kopfschrauben, wenn das Befestigungsloch zu groß ist, der Untergrund weich ist (Kunststoff, Holz, Verbundwerkstoff) oder die Baugruppe eine maximale Kraftverteilung ohne Unterlegscheibe erfordert. Ein Nachteil: Der breite Kopf bleibt in engen Gehäusen an Kleidung und Kabeln hängen.

Innensechskantschraube (SHCS) Technisch gesehen handelt es sich um eine Maschinenschraube der Baureihe #0–3/8 Zoll. Der zylindrische Kopf mit Innensechskantantrieb hält das höchste Drehmoment aller Maschinenschraubenköpfe aus – eine SHCS-Schraube aus legiertem Stahl der Baureihe #10-32, die ohne Ausreißen mit 55 in-lb angezogen wird, ist dabei gang und gäbe. Diese Schrauben kommen in Werkzeugmaschinen, Fahrradkomponenten und überall dort zum Einsatz, wo die Klemmkraft wichtiger ist als das Aussehen. Der Kopf ragt über die Oberfläche hinaus; wenn eine bündige Montage erforderlich ist, sollte stattdessen ein Flachkopf verwendet werden.

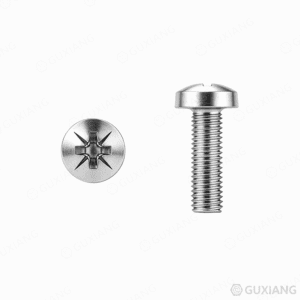

Fillister-Kopf Höher als ein Flachkopf, schmaler als ein Kreuzschlitz, mit einem tiefen Schlitz oder einer Querausnehmung. Durch die zusätzliche Höhe erreicht der Schraubendreher eine größere Eindringtiefe, bevor er ausrutscht. Wird in älteren Maschinen und in der Luft- und Raumfahrt verwendet, wo ein Schlitzantrieb vorgeschrieben ist und ein Standard-Rundkopf nicht genügend Halt bietet.

Oval / Erhöhter Senkkopf Ein flacher, versenkter Sockel mit einer leicht gewölbten Oberseite, der leicht über die Oberfläche hinausragt. Es handelt sich um die “dekorative Senkung” – bündig genug, um ein Hängenbleiben zu vermeiden, und hoch genug, um ein vollendetes Erscheinungsbild zu verleihen. Häufig anzutreffen bei Möbelbeschlägen und architektonischen Zierleisten.

Stellschrauben (Gewindestifte) Kopflose Maschinenschrauben mit Innensechskant- oder Schlitzantrieb, über die gesamte Länge mit Gewinde versehen. Sie dienen zur Befestigung einer Manschette, einer Riemenscheibe oder eines Knopfes auf einer Welle. Die Geometrie der Spitze bestimmt die Haltekraft: Flachkopf für häufige Verstellungen, Hohlkopf zum Einhaken in eine weiche Welle, Kegelkopf für eine dauerhafte Befestigung. Eine M6-Stellschraube mit Schalenkopf erzeugt bei 5 N·m etwa die doppelte Haltekraft wie eine Schraube mit flacher Spitze bei gleichem Drehmoment.

Gewindenormen

Maschinenschrauben werden durch ihr Gewinde definiert – alles andere ergibt sich daraus. Wählt man das falsche Gewinde, klemmt die Schraube, reißt das Gewinde ab oder lockert sie sich.

Metrisch (ISO 68-1) Grobgewinde ist die Standardeinstellung. Ein M4-Gewinde hat eine Steigung von 0,7 mm; bei M4-Feingewinde beträgt sie 0,5 mm. Feingewinde bieten bei gleichem Durchmesser etwa 10–15% mehr Zugspannungsfläche – sie sollten in dünnwandigen Bauteilen, Gewindebohrungen in harten Werkstoffen und überall dort eingesetzt werden, wo ein Lösen durch Vibrationen zu befürchten ist. Metrische Gewinde haben die Toleranzklasse 6g für Außengewinde (Schraube) und 6H für Innengewinde (Mutter/Gewindebohrung). Das Paar 6g/6H ergibt ein Spiel von 0,05–0,15 mm; eng genug für Präzision, locker genug für eine schnelle Montage.

Unified (UNC / UNF) Bei UNC-Gewinden stehen Montagegeschwindigkeit und Spanabfuhr im Vordergrund. Ein 1/4-20-Gewinde (¼ Zoll Durchmesser, 20 Gewindegänge pro Zoll) ist das in Nordamerika am häufigsten verwendete Maschinenschraubengewinde – jeder Baumarkt hat es vorrätig. UNF-Gewinde (1/4-28) erhöhen die Gewindegänge pro Zoll um etwa 40% und tauschen dabei Montagegeschwindigkeit gegen Vibrationsfestigkeit ein. Verwenden Sie UNC für allgemeine Montagezwecke und UNF für die Automobil- und Luftfahrtindustrie, wo Verbindungen zyklischen Belastungen standhalten müssen, ohne sich zu lösen.

BA (British Association) Ein Standard für kleine Schrauben mit feiner Gewindesteigung, der noch immer in älteren britischen Messgeräten, im Modellbau und in einigen älteren Luft- und Raumfahrtanwendungen zu finden ist. 0BA hat einen Durchmesser von 6 mm; 10BA hat einen Durchmesser von 1,7 mm. Sofern Sie nicht gerade ein Vintage-Instrument restaurieren, sollten Sie BA vermeiden – metrische Äquivalente sind günstiger und besser vorrätig.

Thread-Fit-Kurse im Überblick

Werkstoffe und Festigkeitsklassen

Baustahl (Güteklasse 2 / Klasse 4.8) Kohlenstoffarmer Stahl, keine Wärmebehandlung über die grundlegende Umformung hinaus. Zugfestigkeit ~400 MPa. Oberfläche: blank verzinkt oder schwarz oxidiert. Geeignet für den Einsatz im Innenbereich bei geringer Beanspruchung. Der Preis ist ausschlaggebend – Schrauben der Güteklasse 2 #8-32 kosten bei Großabnahme unter $0,01 pro Stück. Bei allen Anwendungen mit Scher- oder Zugbelastungen über 200 MPa sollte auf die Güteklasse 5 oder 8.8 umgestiegen werden.

Legierter Stahl (Güteklasse 5 / Klasse 8.8) Stahl mit mittlerem Kohlenstoffgehalt, vergütet. Zugfestigkeit ~800 MPa für die metrische Klasse 8.8, ~830 MPa für die imperiale Klasse 5. Die erste Wahl für Maschinenbau, Halterungen im Automobilbau und strukturelle Verbindungen, bei denen ein Versagen der Schraube den Produktionsstillstand zur Folge hat. Zink-, HDG- oder Schwarzoxid-Oberfläche. Die Güteklasse 8 (Klasse 10.9) erhöht die Zugfestigkeit auf 1.040 MPa – Einsatz dort, wo ein Austausch der Schrauben eine Demontage erfordern würde.

Edelstahl 304 (A2) Zugfestigkeit 500–700 MPa. Beständig gegen Oxidation in städtischen und landinneren Umgebungen. Im Salznebel-Test nach ASTM B117 tritt nach 200–400 Stunden Rotrost auf. 304-Maschinenschrauben sind Standard in Lebensmittelanlagen, medizinischen Geräten und Elektronikgehäusen, wo magnetische Störungen durch Kohlenstoffstahl nicht zulässig sind. Ein Haken: Das „Galling“ bei 304 – das Kaltverschweißen zwischen Schrauben- und Muttergewinde unter Reibung – ist eine bekannte Versagensart. Verwenden Sie ein Anti-Seize-Mittel auf Nickelbasis oder wechseln Sie bei häufig montierten und demontierten Gewinden zu 316.

Edelstahl 316 (A4) Der Molybdängehalt von 2% verhindert Chlorid-Lochfraß. Die Salznebelbeständigkeit liegt bei über 1.000 Stunden, bevor roter Rost auftritt. Die Zugfestigkeit entspricht der von 304 mit 500–700 MPa. Verwenden Sie 316-Maschinenschrauben für Decksbeschläge auf Schiffen, Anlagen zur chemischen Verarbeitung und HLK-Anlagen in Küstengebieten. Preisaufschlag gegenüber 304: etwa 40%. Bei einer $0,15-Schraube ist das kaum der Rede wert. Bei einem Ausfall der Fertigungslinie im Wert von $50.000 ist es die günstigste Versicherung, die es gibt.

Messing (CuZn39Pb3) Zugfestigkeit 300–450 MPa. Das weiche Metall passt sich den Gegengewinden an und verringert so das Lösen durch Vibrationen. Von Natur aus korrosionsbeständig in Süßwasser und nicht oxidierenden Umgebungen. Messing-Maschinenschrauben sind elektrisch leitfähig und nicht magnetisch, weshalb sie standardmäßig in elektrischen Anschlüssen und Instrumententafeln zum Einsatz kommen. Verwenden Sie Messing-Maschinenschrauben nicht in tragenden Verbindungen oder an Stellen, an denen die Scherbeanspruchung 150 MPa überschreitet – das Gewinde unterliegt unter anhaltender Belastung einem Kaltfluss.

Nylon / Kunststoff Zugfestigkeit ~80 MPa bei Nylon 6/6. Elektrisch isolierend, chemisch inert und im Vergleich zu Stahl sehr leicht. Einsatz für Leiterplattenabstandshalter, Schalttafelmontagen, bei denen elektrische Isolierung vorgeschrieben ist, sowie für leichte Abdeckungen. Nylon 6/6 hält einer Dauerbelastung von bis zu etwa 85 °C stand; darüber hinaus sollte auf PEEK (260 °C) umgestiegen werden, das jedoch das 20-Fache kostet. Hinweis: Nylon nimmt Feuchtigkeit auf und quillt auf – eine trocken eingepasste M4-Schraube aus Nylon kann sich nach Wochen bei einer relativen Luftfeuchtigkeit von 60% in einem engen Gewindebohrloch festfressen. Bei Nylon-Befestigungselementen ist ein radialer Spielraum von 0,1–0,2 mm vorzusehen.

Größen und technische Daten

Antriebsarten

Markierungen am Kopf Die Markierungen auf Innensechskant- und SHCS-Köpfen geben die Legierung und die Festigkeitsklasse an: 8.8, 10.9, 12.9 für metrische Schrauben; drei radiale Linien für die Güteklasse 5, sechs für die Güteklasse 8. Unmarkierte Schrauben entsprechen der Güteklasse 2 / Klasse 4.8 – verwenden Sie diese nicht in tragenden Baugruppen.

Anwendungen

Elektronik und Leiterplattenbestückung Maschinenschrauben mit Zylinderkopf der Größen M2,5 und M3 dienen zur Befestigung von Leiterplattenabstandshaltern, Steckverbindern und Gehäusedeckeln. Die Ausführung aus Edelstahl 304 oder Messing verhindert magnetische Störungen bei empfindlichen Schaltungen. Ein entscheidendes Detail: Die Schraubenlänge darf nicht mehr als ein volles Gewindegang über den Abstandshalter hinausragen – eine hervorstehende Stahlschraubenspitze, die eine Leiterbahn der Leiterplatte berührt, verursacht einen Kurzschluss. Kunststoff-Schulterunterlegscheiben sind eine kostengünstige Absicherung.

Haushaltsgeräte Ein Waschmaschinengehäuse besteht aus etwa 20 bis 30 Blech- und Maschinenschrauben vom Typ #8 oder #10, mit denen Verkleidungen, Motorhalterungen und Pumpenhalterungen befestigt sind. Vibrationen sind die Hauptursache für Ausfälle – sich von selbst lösende Schrauben klappern im Laufe von Tausenden von Waschgängen locker. Nylon-Sicherungselemente oder Federscheiben an den Schrauben der Motorhalterung kosten nur wenige Cent und verhindern Reklamationen.

Werkzeugmaschinen und Vorrichtungen Innensechskantschrauben (SHCS) aus legiertem Stahl der Festigkeitsklasse 10.9 oder 12.9 dienen zur Befestigung von Vorrichtungen, Halterungen und Werkzeughaltern. Die Drehmomentwerte sind genau festgelegt, keine Schätzwerte: Eine M8-Innensechskantschraube der Festigkeitsklasse 12.9, die mit 40 N·m angezogen wird, entwickelt eine Spannkraft von etwa 24 kN. Wird das Drehmoment zu gering gewählt, verschiebt sich das Werkstück während des Bearbeitungsvorgangs. Wird es zu hoch gewählt, bricht der Spannkörper.

Halterungen und Verkleidungen für die Automobilindustrie Für die Halterungen des Zubehörs im Motorraum werden M6- und M8-Flanschkopf-Maschinenschrauben der Festigkeitsklassen 8.8 oder 10.9 verwendet, zusammen mit Muttern mit festem Drehmoment, um ein Lösen durch Temperaturwechsel zu verhindern. Für die Innenverkleidung werden kleinere M4–M5-Flachkopf- oder Ovalkopfschrauben verwendet – hier werden vorzugsweise gewindeformende Schrauben eingesetzt, um Gewindeschneidkosten zu vermeiden; an Stellen, an denen Teile im Wartungsbetrieb ausgetauscht werden, kommen jedoch weiterhin Maschinenschrauben zum Einsatz.

Medizinische Geräte und Laborausstattung Edelstahl 316 und elektropolierte Oberflächen sind Grundvoraussetzungen für Reinraum- und Autoklavumgebungen. Gewinde dürfen keine Bakterien einschließen – daher werden gerollte Gewinde mit glattem Fußradius gegenüber geschnittenen Gewinden bevorzugt. Nylon-Maschinenschrauben kommen in MRT-Geräten zum Einsatz, wo selbst nichtmagnetischer Edelstahl Wirbelstromartefakte bei der Bildgebung verursachen kann.

Möbel- und Baubeschläge Griffe, Scharniere und Zierplatten werden mit Messing- und verzinkten Maschinenschrauben befestigt. Schrauben mit ovalem Kopf und polierter Oberfläche sind der Standard bei Möbeln – tief genug versenkt, um ein Hängenbleiben zu vermeiden, und gewölbt genug, um wie beabsichtigt zu wirken. Bei Möbeln zum Selbstaufbau (Flat-Pack) sollten Sie Maschinenschrauben mit werkseitig eingebauten Gewindeeinsätzen verwenden und keine Holzschrauben in Spanplatten, da diese bereits nach 2–3 Wiederaufbauzyklen ausreißen.

So wählen Sie die richtige Maschinenschraube aus

Die Gewindeverankerung ist die unbekannte Variable. Als Faustregel gilt: mindestens das 1-fache des Gewindedurchmessers bei Stahl, das 2-fache bei Aluminium und das 2,5-fache bei Messing oder Kunststoff. Bei einem geringeren Gewindeeingriff reißen die Innengewinde, bevor die Schraube ihre Nennzugfestigkeit erreicht. Wenn die Tiefe der Gewindebohrung den Eingriff begrenzt, sollte auf ein Feingewinde umgestellt werden – das flache Gewindeprofil ermöglicht einen größeren Eingriff bei gleicher Bohrungstiefe.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Maschinenschraube und einem Bolzen? Maschinenschrauben sind kleiner (typischerweise #0 bis 3/8 Zoll, M1,6 bis M10), werden über eine Aussparung im Kopf (Schlitz, Kreuzschlitz, Innensechskant) angetrieben und in ein Gewindeloch oder eine Mutter eingeschraubt. Schrauben sind größer, verfügen über einen äußeren Schraubkopf und unterliegen konstruktiven Vorgaben. Eine 1/4-20 oder M6 kann beides sein – der Unterschied liegt in der Anwendung, nicht in den Abmessungen.

Was bedeutet die Angabe „8,8“ auf dem Kopf einer Maschinenschraube? Die erste Ziffer gibt die Zugfestigkeit in Hundert MPa an: 8 = 800 MPa. Die zweite Ziffer gibt das Verhältnis von Streckgrenze zu Zugfestigkeit in Prozent an: 8 = Streckgrenze beträgt 80% der Zugfestigkeit, also 640 MPa Streckgrenze. Klasse 10.9 bedeutet 1.000 MPa Zugfestigkeit, 900 MPa Streckgrenze. Die imperiale Güteklasse 8 entspricht in etwa der metrischen Klasse 10.9.

Wann sollte ich ein feines Gewinde und wann ein grobes Gewinde verwenden? Feingewinde bieten eine um 10–15% größere Zugfläche und sind vibrationsbeständiger, da der Steigungswinkel flacher ist – wodurch die Neigung zum Rücklauf unter axialer Belastung geringer ist. Verwenden Sie Feingewinde in dünnwandigen Gewindebohrungen, bei harten Werkstoffen (wo das Gewindeschneiden von Grobgewinden schwierig ist) und in Baugruppen, die starken Vibrationen ausgesetzt sind. Grobgewinde lassen sich schneller montieren, reißen in weichen Werkstoffen weniger leicht ab und kommen besser mit verschmutzten oder beschichteten Gewinden zurecht.

Warum reiben sich Edelstahlschrauben fest, und wie kann ich das verhindern? Unter „Galling“ versteht man das Kaltverschweißen zweier Edelstahloberflächen unter Druck und Reibung. Wenn das Gewinde der Schraube über das Gewinde der Mutter gleitet, verschmelzen mikroskopisch kleine Erhebungen miteinander. Die Verbindung blockiert, bevor das Soll-Drehmoment erreicht ist. Vorbeugung: geringere Drehzahl (unter 500 U/min), Anti-Seize-Paste auf Nickelbasis oder die Kombination unterschiedlicher Legierungen (Schraube aus 304 in Mutter aus 316). Bei Baugruppen, die wiederholt gewartet werden müssen, verhindert ein Sicherungselement mit festem Drehmoment das Festfressen vollständig.

Kann ich Maschinenschrauben in Holz oder Kunststoff verwenden? Nicht direkt. Maschinenschrauben benötigen ein passendes Gewinde – entweder einen in das Holz oder den Kunststoff eingepressten Gewindeeinsatz aus Metall, eine T-Mutter auf der Rückseite oder eine mit Gewinde versehene Metallhalterung. Das Eindrehen einer Maschinenschraube in ein ungewindetes Loch in Kunststoff oder Holz führt zu einer Beschädigung des Lochs. Verwenden Sie stattdessen eine gewindeformende Schraube oder eine Holzschraube.

Welchen Antriebstyp sollte ich in einer Fertigungslinie verwenden? Torx (Stern) oder Robertson (Vierkant). Beide weisen nahezu kein Ausrutschen auf, wodurch die häufigste Ursache für Stillstände am Fließband – ausgefranste Vertiefungen – beseitigt wird. Phillips wurde in den 1930er Jahren so konzipiert, dass es bei einem bestimmten Drehmoment ausrastet, um ein Überdrehen am Fließband zu verhindern – moderne drehmomentbegrenzende Schraubendreher machen diese Eigenschaft überflüssig. Der Unterschied bei den Werkzeugkosten zwischen Phillips- und Torx-Bits liegt bei großen Stückzahlen unter $0,50 pro Bit.

Sind verzinkte Maschinenschrauben für den Einsatz im Freien geeignet? Nr. Eine Standard-Zinkgalvanisierung (5–12 µm, ASTM B633) bietet eine Beständigkeit von 96–120 Stunden im neutralen Salzsprühtest – was in etwa einigen Monaten im Freien entspricht, bevor Rost auftritt. Für den Einsatz im Freien sollten Sie auf feuerverzinkte (45–85 µm, über 500 Stunden Salzsprühtest) oder Edelstahlprodukte zurückgreifen. Die Begriffe “verzinkt” und “galvanisiert” sind nicht austauschbar.

Wie lang sollte eine Maschinenschraube im Verhältnis zur Mutter sein? Mindestens 1,5 bis 2 volle Gewindegänge sollten über die Mutter hinausragen. Bei weniger als 1,5 Gewindegängen trägt der erste lasttragende Gewindegang in der Mutter einen unverhältnismäßig großen Teil der Last, was das Risiko eines Gewindeabrisses erhöht. Mehr als 5 überstehende Gewindegänge bedeuten eine Verschwendung von Länge und erhöhen das Gewicht, ohne die Festigkeit zu steigern. Bei Gewindebohrungen in Sacklöchern sollte mindestens das 1-fache des Gewindedurchmessers angestrebt werden, vorzugsweise das 1,5-fache.

Abschnitt „Produktumrechnung“

Unser Sortiment an Maschinenschrauben reicht von M1,6 bis M10 und von #0 bis 3/8 Zoll, wobei wir UNC-, UNF- und metrische Grob- und Feingewinde in typischen Mengen von über 100.000 Stück pro Größe ab Lager vorrätig haben. Kopfausführungen: Senkkopf, Flachsenkkopf, Knopfkopf, Truss-Kopf, Innensechskantkopf, Fillisterkopf, Ovalkopf sowie Stellschrauben mit Topf-, Kegel- oder Flachspitze. Lagerware: Kohlenstoffstahl (verzinkt, schwarz oxidiert, feuerverzinkt), legierter Stahl 8.8/10.9/12.9, Edelstahl 304 und 316, Messing und Nylon 6/6.

Geben Sie die Gewindebezeichnung, die Gewindeform, das Material und die Länge an. Wir passen die Toleranzklasse an Ihre Montageverfahren an – 6g/6H für Standardausführung, 5g/5H für Präzisionsausführung. Kostenlose Muster werden innerhalb von 48 Stunden versandt. Angebote für Produktionsmengen erhalten Sie noch am selben Tag. Probebestellungen ab 1.000 Stück sind möglich.
